Konwerter typu Quatro działający w technologi WideBand dedykowany dla instalacji działających w systemie WideBand z multiswitchami programowalnymi.LNB różni się od standardowych konwerterów typu quattro tym iz posiada dwa wyjścia sygnału H+V zamiast czterech, dlatego instalacja oparta o jednego satelite wymaga tylko dwóch przewodów satelitarnych poprowadzonych od LNB do multiswitcha.

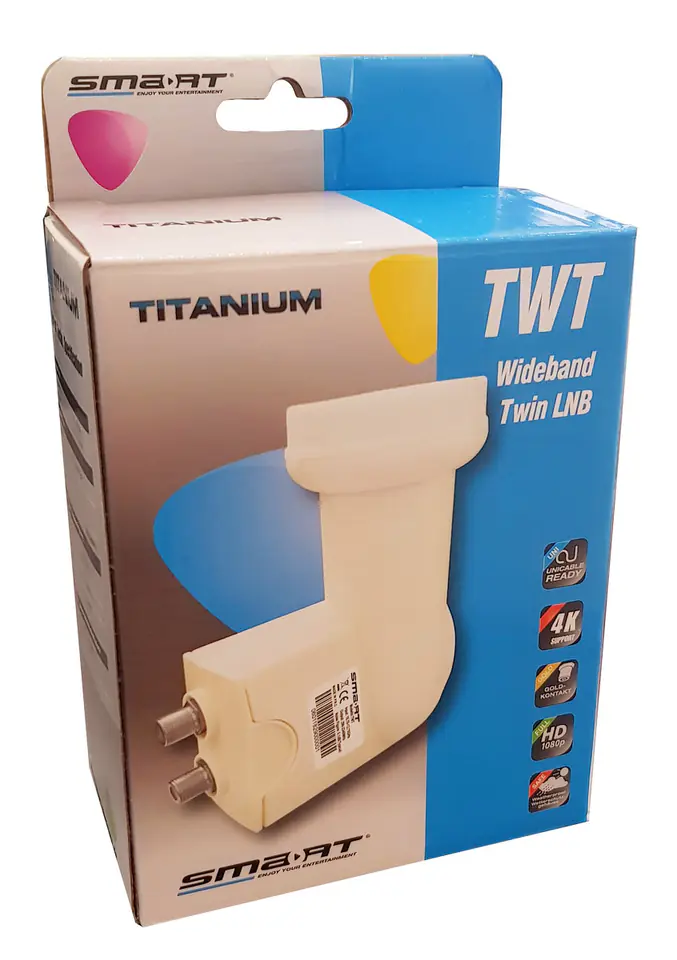

Dane techniczne LNB Smart Titanium TWT:
| 10.7 - 12.75 GHz | Zakres częstotliwości na wejściu: |
|---|---|
| pionowy: 300 - 2350 MHz | Zakres częstotliwości na wyjściu: |
| poziomy: 300 - 2350 MHz | Zakres częstotliwości na wyjściu: |
| -50dBc/Hz @ 1KHz (Max.) | Częstotliwość fazy hałasu: |
| -75dBc/Hz @ 10KHz (Max.) | Częstotliwość fazy hałasu: |
| -95dBc/Hz @ 100KHz (Max.) | Częstotliwość fazy hałasu: |
| 0.1 dB (Typ.) | Współczynnik szumów: |
| 55 dB | Zysk konwersji: |
| 5 dB (max.) @ full band | Zysk zmienności: |
| +/-0.5dB (Typ.) | Zysk w zakres 26 MHz: |
| 40 dB (Min.) | Odrzucenie obrazu: |
| 10-14V | Zasilanie: |
| 75 OHMS złącze żeńskie typu F | Typ złącza na wyjściu: |
| -40°C - +60°C | Zakres temperatur pracy: |

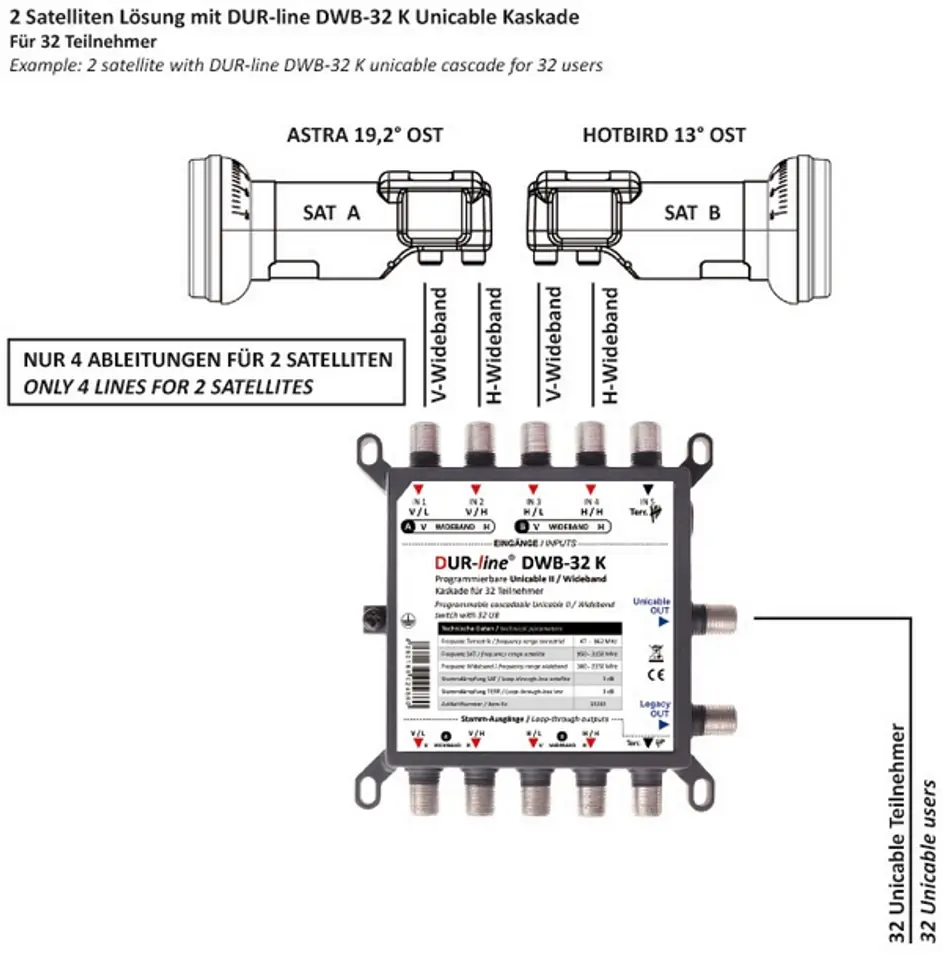

Przykłady rozwiązania instalacji (na przykładzie konwertera firmy DUR-Line):
