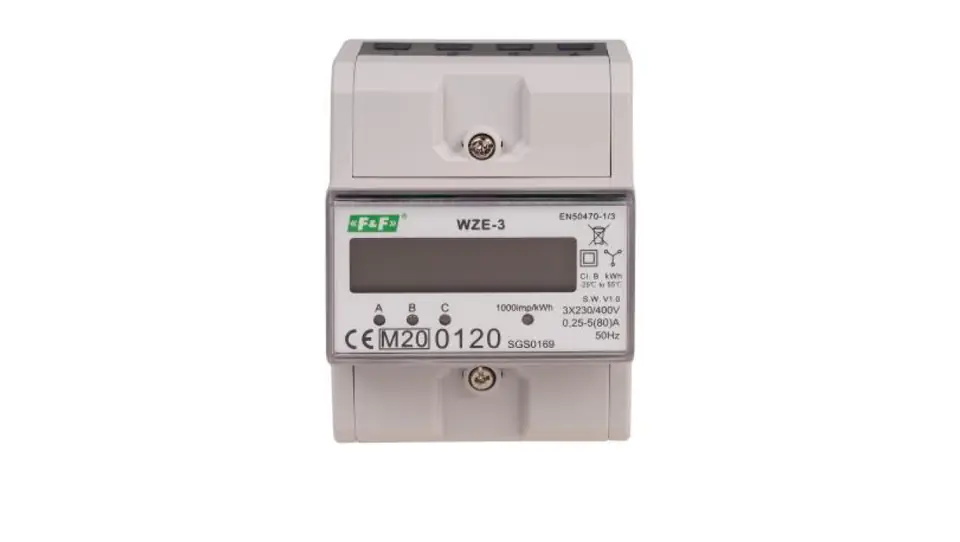

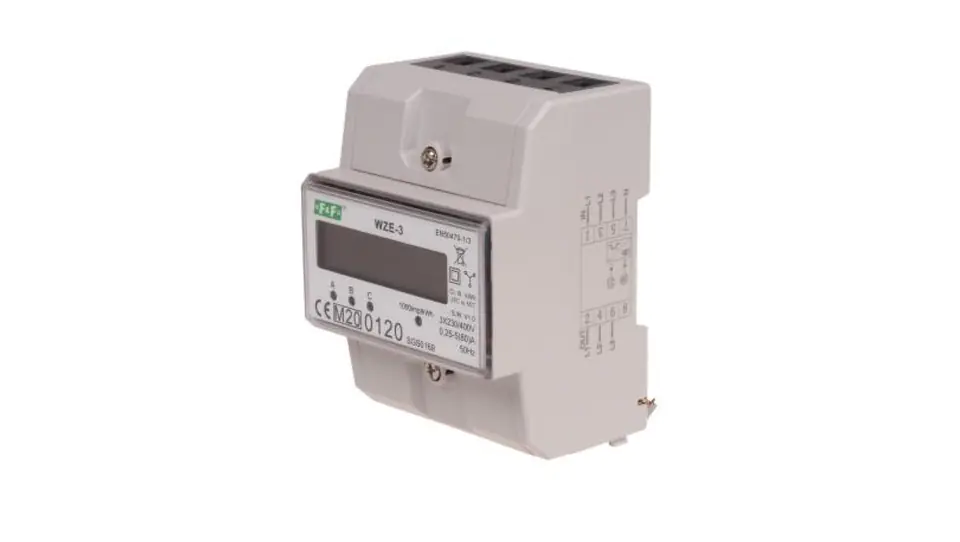

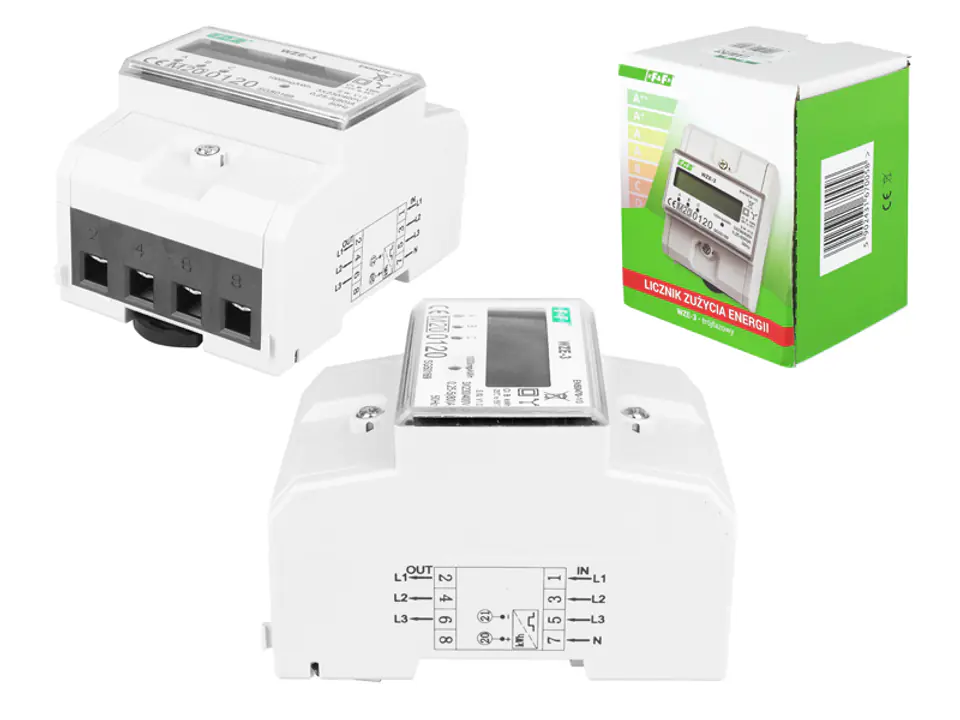

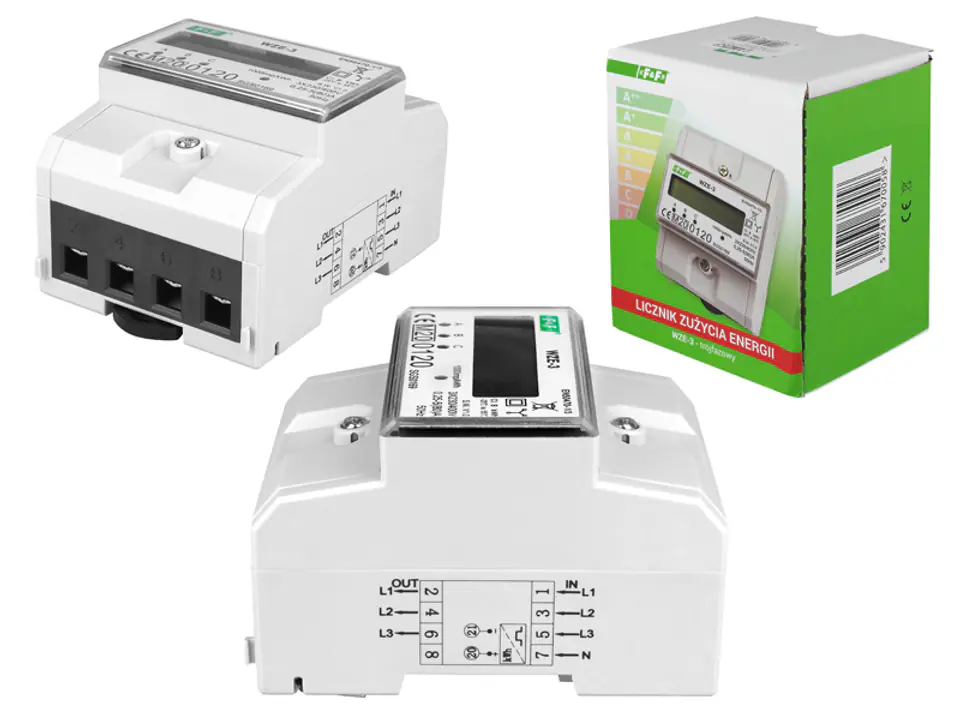

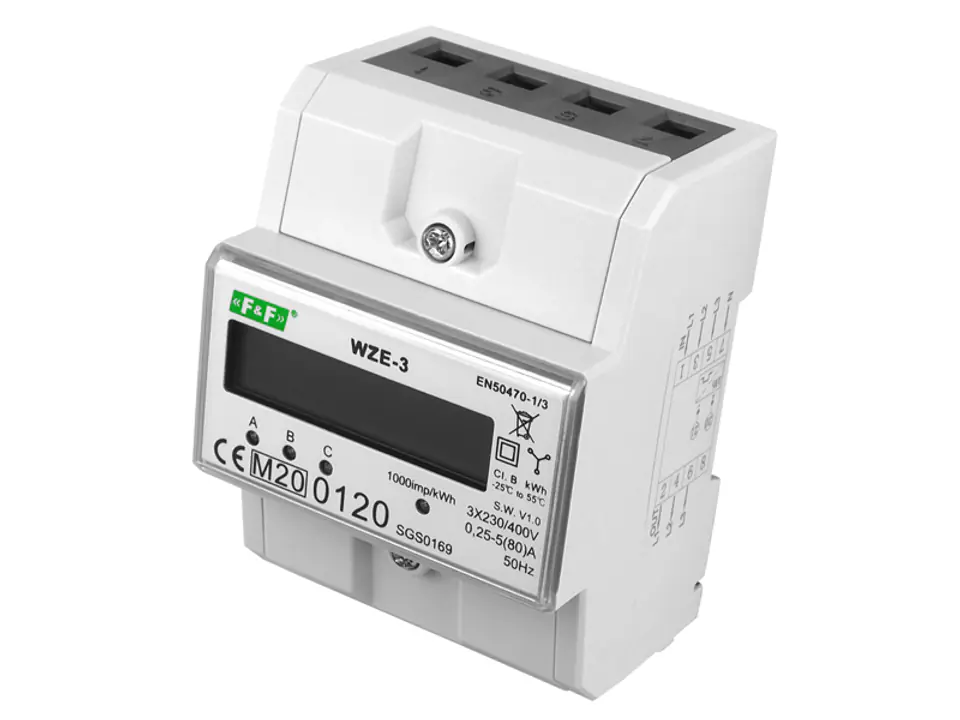

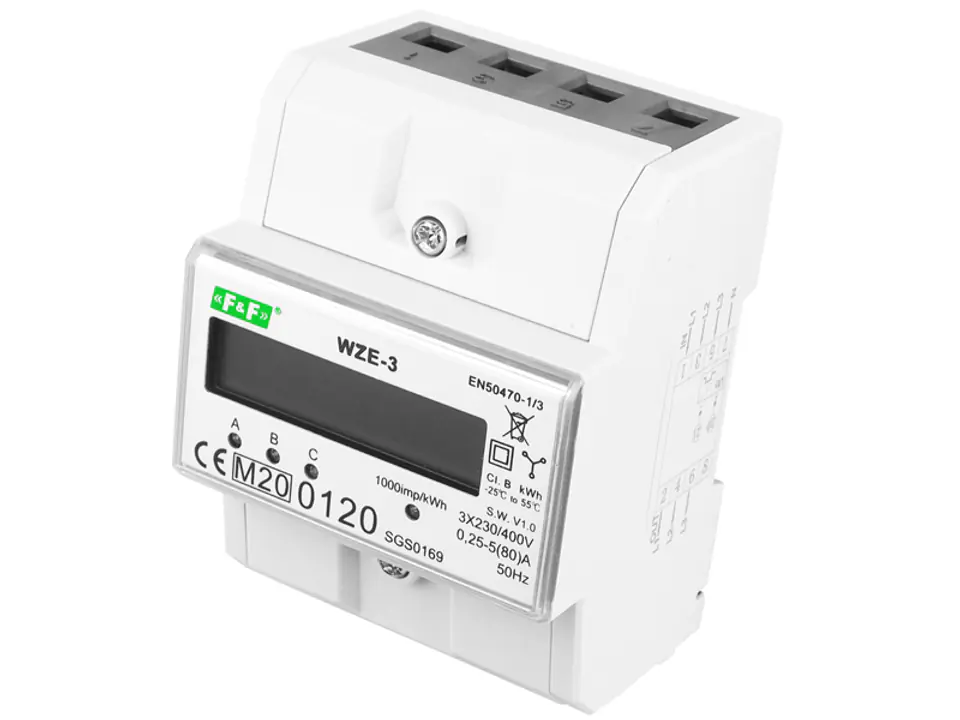

Licznik zużycia energii na szynę 3-FAZ/3-MOD LCD3x5 (45)A F&F.
Specjalny układ elektroniczny pod wpływem przepływającego prądu i przyłożonego napięcia w każdej fazie generuje impulsy w ilości proporcjonalnej do pobieranej energii elektrycznej w tej fazie. Pobór energii w fazie sygnalizowany jest miganiem odpowiedniej diody LED. Suma impulsów z trzech faz sygnalizowana miganiem diody LED przeliczana jest na energię pobraną w całym układzie trójfazowym, a jej wartość wskazywana jest przez segmentowy wyświetlacz LCD.
| F&F | Marka |
|---|---|
| WZE-3 | Model |
| 3 x 230 V + N | Napięcie odniesienia |
| 5 A | Prąd bazowy |
| 80 A | Prąd maksymalny |
| 0,04 A | Prąd minimalny |
| Klasa B | Dokładność pomiaru wg IEC61036 |
| <10 VA<2 W | Pobór własny licznika |
| 0 - 999999,99 kWh | Zakres wskazań |
| (1 Wh/imp) 1000 imp/kWh | Stała licznika |
| 3 x LED czerwony | Sygnalizacja poboru prądu |
| LED czerwony | Sygnalizacja sczytywania |
| Otwarty kolektor | Wyjście impulsowe SO+ SO- |
| <30 V DC | Napięcie podłączenia SO+ SO- |
| -20°C ~ 55°C | Temperatura pracy |
| Zaciski śrubowe 16 mm2 | Przyłącze |
| 4,5 modułów (75 mm) | Wymiary |
| Na szynie montażowej TH-35 | Montaż |
| IP20 | Stopień ochrony |
