ModelHM-TD2618-7/G0/T1A
Moduł termowizyjny
Przetwornik obrazuNiechłodzone matryce ogniskowe z tlenku wanadu
Rozdzielczość160 × 120
Rozmiar piksela12 μm
Zakres spektralny8 μm do 14 μm
NETD≤25 mK (25°C, F1.0)
Ogniskowa6.9 mm
IFOV1.74 mrad
Pole widzenia24.9° × 18.7° (H × V)
Minimalna odległość ostrzenia1 m
PrzysłonaF1.0
Zoom cyfrowy×2, ×4
Moduł optyczny
Przetwornik obrazu1/2.7" Progressive Scan CMOS
Rozdzielczość5 MP, 2688 × 1944
Minimalne oświetlenie0.0089 Lux @(F1.6, AGC ON), 0 Lux z IR
Migawka1 s do 1/100,000 s
Ogniskowa8 mm
Pole widzenia39.4° × 22° (H × V)
Przysłona (zakres)F1.6
WDR120 dB
Efekty obrazu
Fuzja obrazu Bi-spectrumWyświetlanie szczegółów kanału optycznego na kanale termicznym
Obraz w obrazieWyświetlanie części obrazu kanału termicznego na pełnym ekranie kanału optycznego
Kolorowanie celówTak. Obsługiwane w trybie white hot i black hot
Oświetlacz
DoświetlenieHybrydowe (IR, światło białe lub tryb inteligentny)
Zasięg IRDo 60 m
Alarm dźwiękowy i wizualny
Zasięg światła białegoDo 60 m
Alarm wizualnyTak. Alarm światłem białym z regulowaną częstotliwością migania
Alarm dźwiękowyTak, dla dwóch typów alarmów dźwiękowych (VCA i wyjątek temperatury)
Wstępnie ustawione komunikaty głosowe2 (po jednym dla każdego typu)
Importowane komunikaty głosowe użytkownika6 komunikatów (6 opcji współdzielonych przez oba typy)
Funkcje inteligentne
VCA4 typy reguł VCA (przekroczenie linii, wtargnięcie, wejście do obszaru i opuszczenie obszaru), do 8 reguł VCA łącznie
Pomiar temperatury3 typy reguł pomiaru temperatury (punkt, obszar, linia), łącznie 21 reguł
Zakres temperatur-20 °C do 150 °C (-4 °F do 302 °F)
Dokładność temperatury±8°C (±14.4°F)
Wykrywanie pożaruDynamiczne wykrywanie pożaru, do 10 wykrywalnych punktów pożaru
Wideo i audio
Strumień główny – termowizja25 fps (1280 × 720, 704 × 576, 640 × 512, 320 × 240)
Strumień główny – optyczny50 Hz: 25 fps (2688 × 1944, 2688 × 1520, 1920 × 1080, 1280 × 720)
Strumień główny – optyczny60 Hz: 30 fps (2688 × 1944, 2688 × 1520, 1920 × 1080, 1280 × 720)
Sub-stream – termowizja25 fps (704 × 576, 640 × 512, 320 × 240)
Sub-stream – optyczny50 Hz: 25 fps (704 × 576, 352 × 288)
Sub-stream – optyczny60 Hz: 30 fps (704 × 480, 352 × 240)
Kompresja wideoStrumień główny: H.265/H.264
Kompresja wideoSub-stream: H.265/H.264/MJPEG
Kompresja audioG.722.1/G.711ulaw/G.711alaw/MP2L2/G.726/PCM
Wideo i obraz
Palety kolorów17 typów (White hot, Black hot, Fusion 1, Rainbow, Fusion 2, Ironbow 1, Ironbow 2, Sepia, Color 1, Color 2, Ice fire, Rain, Red hot, Green hot, Dark blue, Winter, Summer)
Sieć
ProtokołyIPv4/IPv6, HTTP, HTTPS, 802.1x, Qos, FTP, SMTP, UPnP, SNMP, DNS, DDNS, NTP, RTSP, RTCP, RTP, TCP, UDP, IGMP, ICMP, DHCP, PPPoE, Bonjour, SFTP, SRTP
Pamięć sieciowaKarta MicroSD/SDHC/SDXC (do 512 GB), NAS (NFS, SMB/CIFS), ANR
APIISAPI, HIKVISION SDK, platformy firm trzecich, ONVIF (Profile S, G, T, M), OTAP
Jednoczesny podgląd na żywoDo 20 kanałów
Poziom użytkownika/hostaDo 32 użytkowników, 3 poziomy: Administrator, Operator, Użytkownik
BezpieczeństwoUwierzytelnianie użytkownika (ID i hasło), wiązanie adresu MAC, szyfrowanie HTTPS, IEEE 802.1x (EAP-MD5, EAP-TLS), kontrola dostępu, filtrowanie adresów IP
KlientiVMS-4200, Hik-Connect
Przeglądarka internetowaInternet Explorer 11, Chrome 57.0+, Firefox 52.0+
Interfejs
Wejście alarmowe2 wejścia alarmowe (0-5 VDC)
Wyjście alarmowe2 wyjścia alarmowe (konfigurowalne akcje alarmowe)
Akcje alarmoweNagrywanie na SD / wyjście przekaźnikowe / inteligentny zapis / wysyłanie FTP / powiązanie e-mail
Wejście audio1 × 3.5 mm Mic in/Line in
Wyjście audioPoziom liniowy, impedancja: 600 Ω
Interfejs komunikacyjny1 × RJ45 10 M/100 M Ethernet, 1 × RS-485 (half duplex)
Ogólne
Język klienta WWW32 języki, w tym polski
Zasilanie12 VDC ± 25%, PoE (802.3at, klasa 4)
Pobór mocyMaks. 24 W
Temperatura / wilgotność pracy-40°C do 65°C, wilgotność 95% lub mniej
Poziom ochronyIP67, IK10
Ochrona przeciwprzepięciowaTVS 6000V, ochrona przeciwprzepięciowa i przed przepięciami chwilowymi

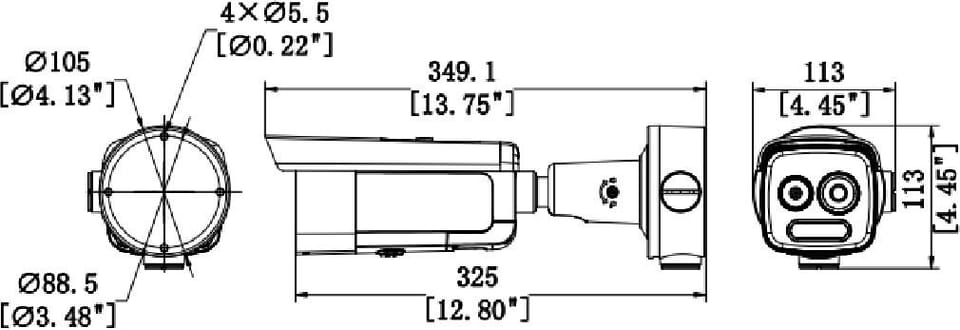

Wymiary349.1 mm × 113 mm × 105 mm
Waga1710 g
Zasięg detekcji / funkcje inteligentne
Zasięg VCA dla ludzi70 m
Zasięg VCA dla pojazdów210 m
Certyfikaty
EMCCE-EMC, RCM, IC, KC
BezpieczeństwoCB, CE-LVD, BIS, LOA
ŚrodowiskoCE-RoHS, WEEE, Reach
OchronaIP67: IEC 60529-2013, IK10: IEC 62262-2002

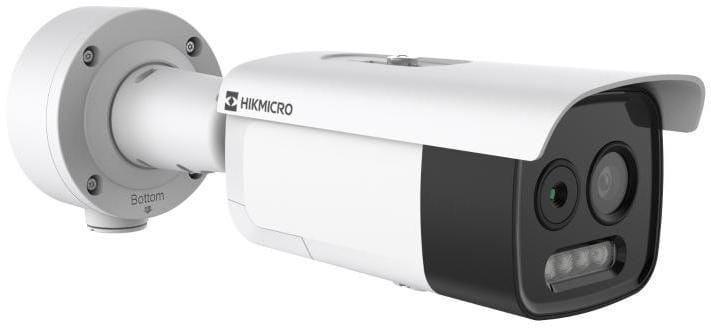

Kamera IP Hikvision HM-TD2618-7/G0/T1A
Model: HM-TD2618-7/G0/T1ANajważniejsze cechy
- Rozdzielczość 160 × 120, piksel 12 μm, detektor VOx UFPA, NETD ≤ 25 mK (25°C, F1.0)
- Analiza treści wideo VCA 3.0: wysoka dokładność wykrywania i klasyfikacji ludzi oraz pojazdów
- Obsługa inteligentnego oświetlenia hybrydowego: światło białe, IR i tryb automatyczny
- Alarm przekroczenia temperatury: zakres od -20°C do 150°C (-4°F do 302°F), dokładność ±8°C (±14.4°F)
- Obsługa algorytmu wykrywania punktów pożaru
- Obsługa algorytmu wykrywania dymu
- Zaawansowane przetwarzanie obrazu: kompensacja liniowa, histogram, adaptacyjny tryb AGC termiczny, DDE, 3D DNR
- Wysokiej jakości detektor z 10-letnią gwarancją
Zastosowanie
HM-TD2618-7/G0/T1A termowizyjna i optyczna kamera tubowa Bi-spectrum obsługuje analizę obrazu opartą na wielkoskalowym modelu AI GUANLAN do ochrony obwodowej oraz alarmów wyjątków temperatury. Dzięki algorytmowi głębokiego uczenia może realizować wysoce precyzyjne wykrywanie VCA oraz alarmowanie w czasie rzeczywistym. Seria tych kamer może być szeroko stosowana w willach, osiedlach mieszkaniowych, parkingach, magazynach, na placach budowy itp.
