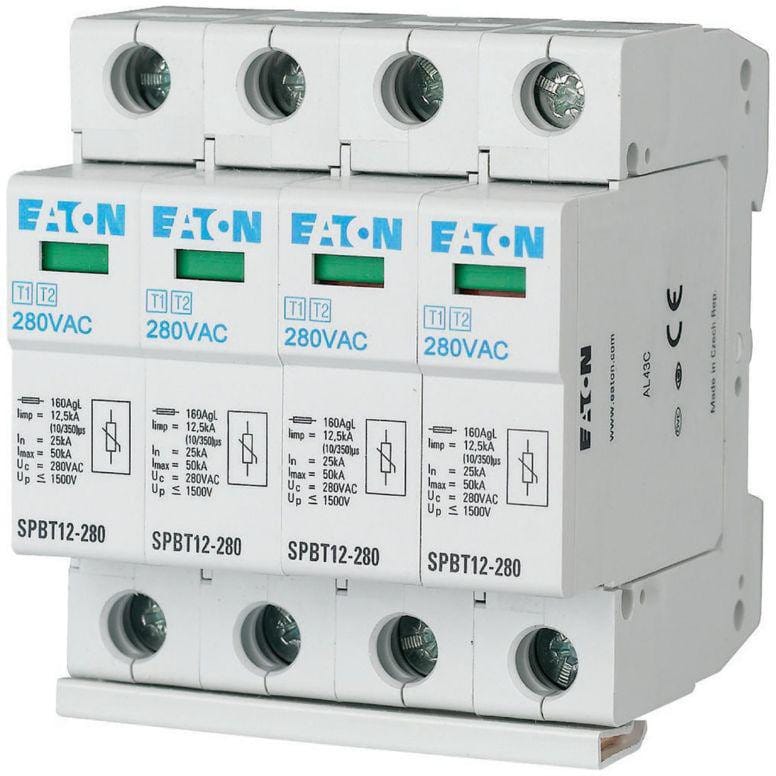

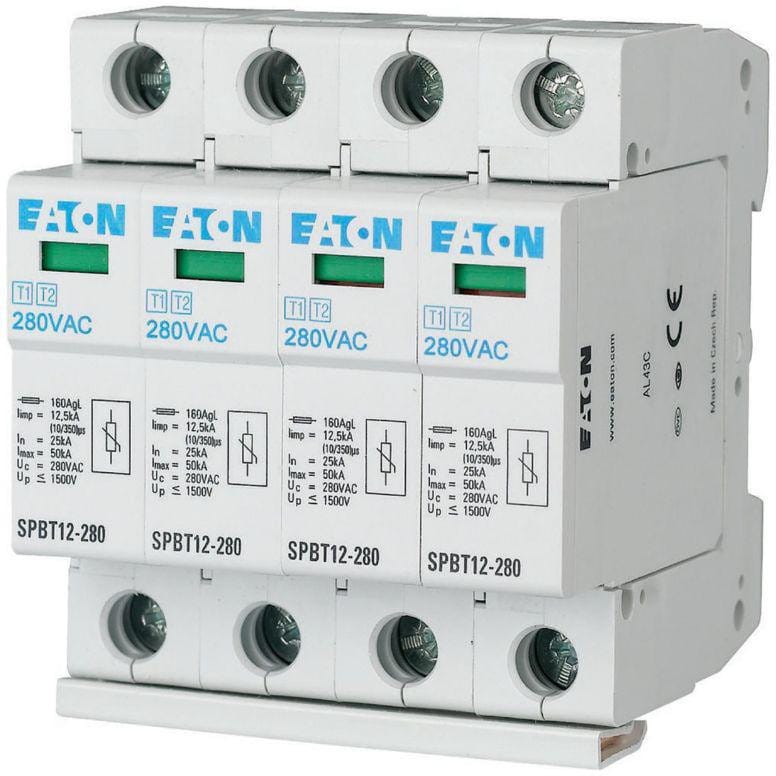

EATON OGRANICZNIK PRZEPIĘĆ T1+T2 B+C 4P 4M 12.5KA 1.5KV TN, TNS SPBT12-280/4
Model: 158331Przeznaczenie
- Eaton Moeller xPole SPBT12, nr kat. 158331.
- Typ urządzenia: ogranicznik przepięć Typ 1+2 (klasa I+II), zestaw urządzenia piorunochronnego i SPD.
- Zastosowanie systemowe: układ TN-S (zestaw 4‑biegunowy), możliwość stosowania w TN/TT zgodnie z dokumentacją projektową.
- Liczba biegunów: 4P, tory L1, L2, L3, N.
- Napięcie znamionowe sieci: 230/400 V AC, 50/60 Hz.
- Największe ciągłe napięcie pracy Uc : 280 V AC (L–PE).
- Prąd udarowy piorunowy Iimp(10/350 µs): 12,5 kA na biegun.
- Energia właściwa: 39,1 kJ/Ω.
- Poziom ochrony Up : 1,5 kV dla L–PE.
- Konfiguracja ochrony: L–PE, N–PE, zestaw ochrony dla stref LPZ 0–1.
- Montaż: na szynie DIN 35 mm, szerokość 4 moduły.
- Zaciski: przewody sztywne do 25 mm², linka do 35 mm².
- Sygnalizacja: optyczny wskaźnik stanu modułów ochronnych.
- Stopień ochrony obudowy: IP20 (wbudowane w rozdzielnicę).
- Zastosowanie: rozdzielnice główne i piętrowe w obiektach mieszkalnych, usługowych i przemysłowych nN, w instalacjach z zewnętrzną instalacją odgromową.
