DRON
Masa 42.5 kg (bez akumulatorów)65 kg (z dwoma akumulatorami)
Maksymalna masa startowa95 kg (ze skrzynią ładunkową)
Maksymalny rozstaw osi2200mm
Wymiary1590 mm długości, 1900 mm szerokości, 947 mm wysokości (ramiona rozłożone, śmigła złożone)
Wymiary2800 mm długości, 3085 mm szerokości, 947 mm wysokości (ramiona rozłożone, śmigła rozłożone)
Wymiary1115 mm długości, 760 mm szerokości, 1027 mm wysokości (ramiona złożone, śmigła złożone)
Metoda składaniaZłożenie do obudowy
Maksymalna ilość akumulatorów2
Maksymalny czas zawisu (bez obciążenia)Lot z dwoma akumulatorami: 29 minLot z jedym akumulatorem: 15 min(Dane zostały zmierzone w środowisku eksperymentalnym bez wiatru na zerowej wysokości i służą wyłącznie jako odniesienie)
Maksymalny czas zawisu (przy pełnym obciążeniu)Lot z dwoma akumulatorami (ładowność: 30 kg): 18 minLot z jednym akumulatorem (ładowność: 40 kg): 8 min(Dane zostały zmierzone w środowisku eksperymentalnym bez wiatru na zerowej wysokości i służą wyłącznie jako odniesienie)
Maksymalny czas zawisu (przy pełnym obciążeniu)Lot z dwoma akumulatorami: 28 kmLot z jednym akumulatorem: 12 km(Dane zostały zmierzone w środowisku eksperymentalnym, bez wiatru, na zerowej wysokości i podczas lotu ze stałą prędkością 15 metrów na sekundę)
Maksymalna odległość lotu (przy pełnym obciążeniu)Lot z dwoma akumulatorami (ładowność: 30 kg): 16 kmLot z jednym akumulatorem (ładowność: 40 kg): 8 km(Dane zostały zmierzone w bezwietrznym środowisku eksperymentalnym na zerowej wysokości i służą wyłącznie jako odniesienie)
Maksymalny czas lotu (przy pełnym obciążeniu)Lot z dwoma akumulatorami (30 kg załadunku): 18 minLot z jednym akumulatorem (40 kg załadunku): 9 min(Dane zostały zmierzone w środowisku eksperymentalnym, bez wiatru, na zerowej wysokości i podczas lotu ze stałą prędkością 15 metrów na sekundę)
Zakres temperatury pracy-20°C do 45°C
Stopień ochronyIP55
Dokładność zawisuPozycjonowanie w trybie RTK:w poziomie ±10 cm, w pionie ±10 cmPozycjonowanie bez włączonego trybu RTK:poziome ±60 cm, pionowe ±30 cm
Zakres częstotliwości RTK/GNSSRTK: GPS L1/L2, GLONASS F1/F2, BeiDou B1I/B2I/B3I, Galieo E1/E5b, QZSS L1/L2GNSS: GPS L1, BeiDou B1I, GLONASS F1, Galieo E1, QZSS L1
Maksymalny kąt nachylenia ( w osi pitch)30°
Maksymalna prędkość wznoszenia5 m/s (załadunek 30 kg, zmierzone w bezwietrznym środowisku eksperymentalnym na zerowej wysokości, wyłącznie w celach informacyjnych)
Maksymalna prędkość opadaniaw pionie: 3 m/spod nachyleniem: 5 m/s (prędkość w pionie)(Załadunek 30 kg, zmierzony w bezwietrznym środowisku eksperymentalnym na zerowej wysokości, wyłącznie w celach informacyjnych)
Maksymalna prędkość lotu w poziomie20 m/s (załadunek 30 kg, zmierzone w bezwietrznym środowisku eksperymentalnym na zerowej wysokości, wyłącznie w celach informacyjnych)
Maksymalna wysokość lotu6000 m (bez załadunku)
Maksymalna prędkość wiatru12 m/s (załadunek 30 kg, zmierzone w środowisku eksperymentalnym na zerowej wysokości, wyłącznie w celach informacyjnych)
SYSTEM NAPĘDOWY
Rozmiar stojanaŚrednica 100 mm, wysokość 33 mm
Wartość KV silnika48 rpm/V
Maksymalna moc silnika4000W/na silnik
Materiał z którego wykonano śmigłaWłókno węglowe
Rozmiar śmigła54 cali
Typ śmigłaPodwójne składane
Średnica silnika1375mm
Liczba silników8

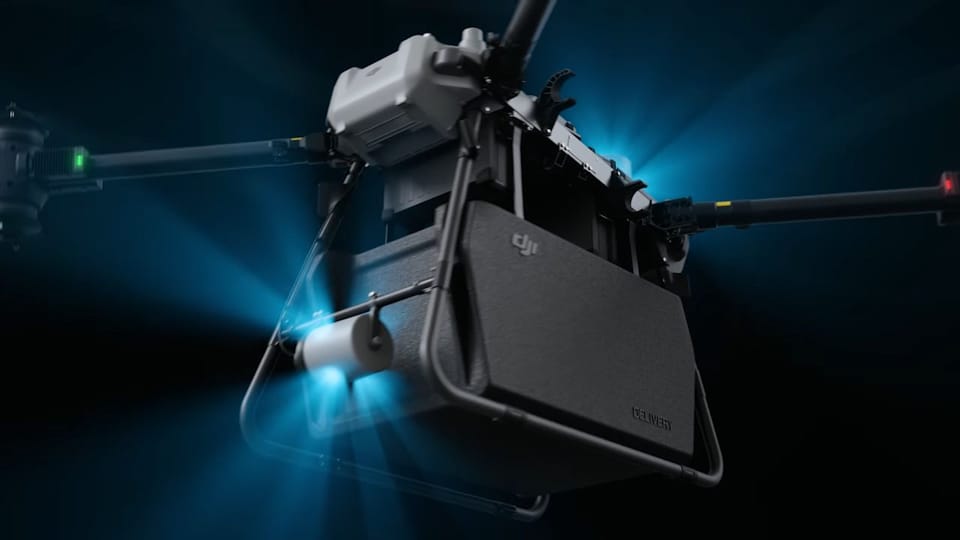

OŚWIETLENIE LED
Efektywny zasięg oświetlenia10 m
Typ oświetlenia60Hz, włącza się automatycznie w zależności od warunków oświetleniowych środowiska pracy
TRANSMISJA OBRAZU DJI O3
ModelPigeon (z DDR) – 2T4R
Maksymalna efektywna odległość sygnału20 km (FCC)8 km (CE/SRRC/MIC)(bez przeszkód i zakłóceń)
Częstotliwość pracy2.4000 GHz do 2.4835 GHz5.725 GHz do 5.850 GHz(Niektóre kraje lub regiony nie obsługują pasma częstotliwości 5,8 GHz. Szczegółowe informacje można znaleźć w lokalnych przepisach i regulacjach dotyczących lotów)
Moc nadawania (EIRP)2.400 GHz do 2.4835 GHz:5.725 GHz do 5.850 GHz:
Bezpieczeństwo danychAES-256
ADS-BObsługiwany
AKTYWNY RADAR FAZOWY Z OBROTOWĄ MATRYCĄ
ModelRD241608RF (cyfrowy radar z przednim układem fazowym)RD241608RB (radar cyfrowy z tylnym układem fazowym)
Pomiar wysokościZakres wysokości: 1.5 do 200 metrów
Omijanie przeszkódPrzewidywalna odległość (wielokierunkowa): 1,5 do 50 metrówKąt widzenia (FOV):Radar cyfrowy z przednim układem fazowym: 360° w poziomie, ±45° w pionie, ±45° w górę (stożek)Radar cyfrowy z tylnym układem fazowym: 360° w pionie, ±45° w poziomieWarunki użytkowania: Wysokość względna drona jest większa niż 1,5 metra.Bezpieczna odległość: 3,5 metra (odległość między dronem a przeszkodą po wyhamowaniu i stabilnym zawisie)Kierunek unikania przeszkód: Wielokierunkowe unikanie przeszkód (obciążenie 30 kg, zmierzone w środowisku eksperymentalnym przy zerowej wysokości i braku wiatru, wyłącznie w celach informacyjnych)
SYSTEM WIZYJNY TYPU BINOCULAR
FOVPoziomo: 90°, Pioonowo: 106°
Wymagania dotyczące środowiska pracyPowierzchnia jest wykonana z rozproszonego materiału odblaskowego, o bogatej fakturze powierzchni i współczynniku odbicia większym niż 20% (np. nawierzchnia cementowa itp.) w wystarczających warunkach oświetleniowych (powyżej 15 luksów, normalne wewnętrzne oświetlenie fluorescencyjne).
KAMERA FPV
Rozdzielczość1920×1440
DFOV149°
Liczba klatek na sekundę30fps
TypFull HD FPV jednoosiowa kamera z gimbalem
OświetlenieObsługiwane
SKRZYNIA ŁADUNKOWA
Wymiary zewnętrzne754 mm długości, 472 mm szerokości, 385 mm wysokości
Wymiary wewnętrzne573 mm długości, 416 mm szerokości, 306 mm wysokości
MateriałEPP + rama ze stopu aluminium
Funkcja pomiaru ciężaruObsługiwana
Masa skrzyniokoło 3 kg
Ładowność0 do 40 kg
SYSTEM SPADOCHRONOWY
Maksymalne obciążenie≤95kg
Rozmiar obudowy spadochronu300 mm długości, 200 mm szerokości, 120 mm wysokości
Masa spadochronuok. 2,1 kg
Czas automatycznego wyzwolenia~1000 ms
Tempo opadaniaNie więcej niż 6 metrów/sekundę (stan pełnego obciążenia bez wiatru na poziomie morza, tylko do celów informacyjnych)
Typ czaszy spadochronukwadratowy parasol
Materiał czasy spadochronunylon
Powierzchnia czaszy spadochronuok. 22 metry kwadratowe
Minimalna wysokość otwarcia spadochronu60 m
Temperatura pracy-20°C do 45°C
Stopień ochronyIP55
Żywotność akumulatora po wyłączeniu zasilania płyty głównej≥1 godzina
Pojemność karty pamięci na płycie głównejNagrywanie każdego lotu w czasie rzeczywistym, możliwość nagrania 10 lotów
Alarm tupu BuzzerObsługiwany
Oświetlenie alarmoweObsługiwane
Ręczne wyzwalania spadochronuObsługiwane
Możliwość niezależnego otwarcia spadochronuObsługiwane
WCIĄGARKA (OPCJONALNIE)
ModelA2EWH-30A
Wymiary252 mm długości, 195 mm szerokości, 193 mm wysokości
System przeciwwagi1.9 kg
Masa haka zwalniającego ładunek0.6 kg
Funkcja zwalniania ładunku przy ziemiObsługiwana
ŁadownośćLot z dwoma akumulatorami: od 5 do 30 kgLot z jednym akumulatorem: od 5 do 40 kg
Długość linki wciągarki20 m
Maksymalna prędkość zwijania i rozwijania0.8 m/s
Temperatura pracy-20°C do 45°C
Stopień ochronyIP55
Funkcja pomiaru masyObsługiwana
Funkcja awaryjnego odcięcia linkiObsługiwana
Funkcja zapobiegania kołysania się ładunkuObsługiwana
Manualny tryb pracyObsługiwany
Operacje autonomiczneObsługiwane
Ochrona przed zmianami prędkościObsługiwana
INTELIGENTNY AKUMULATOR DRONA
ModelDB2000
Pojemność38000 mAh
Napięcie52.22 V
Typ ogniwa14S1P trójskładnikowy lit
Energia1984.4 Wh
Masaok. 11,3 kg
Metoda montażu akumulatoraWpinany
Wymiary316 mm długości, 152 mm szerokości, 279 mm wysokości
Temperatura pracy-20°C do 45°C
Parametry ładowaniaod 5 do 15°C: 1.0Cod 15 do 45°C: 2.5C
Maksymalna moc ładowania5700 W
Samonagrzewanie się akumulatoraObsługiwane (gdy temperatura akumulatora jest niższa niż 10°C, długie naciśnięcie przycisku akumulatora lub włączenie drona aktywuje funkcję samonagrzewania. Gdy temperatura akumulatora jest niższa niż 20°C, podłączenie akumulatora do ładowarki aktywuje funkcję samonagrzewania. Ładowanie w środowisku o niskiej temperaturze może skrócić żywotność baterii)
STACJA ŁADOWANIA AKUMULATORÓW DJI C8000
ModelCHX101-7000
Napięcie wejściowe90 do 264 VAC
Napięcie wyjściowe42 do 59.92 Vdc
Maksymalna moc wyjściowa7200 W (dwa przewody zasilania)3600 W (jeden przewód zasilania)
Liczba kanałów wyjściowych2
Funkcja zabezpieczającaNadmierna temperatura, nadmierne napięcie, zbyt niskie napięcie, zwarcie, zatrzymanie wentylatora itp.
Temperatura pracy-20°C do 45°C
Funkcja ochrony podczas ładowaniaObsługiwana
APARATURA STERUJĄCA
ModelDJI RC Plus
AplikacjaDJI Pilot 2
Częstotliwość pracy2.400 GHz do 2.483 GHz5.725 GHz do 5.850 GHz
Moc nadawania (EIRP)2.4000 GHz do 2.4835 GHz: 5.725 GHz do 5.850 GHz:
Temperatura pracyod -20°C do 50°C
Temperatura otoczenia ładowaniaod 5°C Do 40°C
Wbudowany akumulator3,3 h (w normalnej temperaturze, dwukanałowa transmisja obrazu)25°C, zużycie energii od 100% do 0%. Dane służą wyłącznie jako odniesienie, należy odnieść się do rzeczywistego użytkowania.
Zewnętrzny akumulator2,7 h (w normalnej temperaturze, dwukanałowa transmisja obrazu)25°C, zużycie energii od 100% do 0%. Dane służą wyłącznie jako odniesienie, należy odnieść się do rzeczywistego użytkowania.
Metoda ładowaniaUżywaj ładowarki USB-C do szybkiego ładowania o maksymalnej mocy nie mniejszej niż 65 W (maksymalne napięcie 20 V). Zaleca się korzystanie z przenośnej ładowarki DJI
Czas ładowaniaWbudowany akumulator 2 godziny, wbudowany akumulator i akumulator zewnętrzny 2,5 godziny (w stanie wyłączonym zgodnie z domyślną metodą ładowania)
Stopień ochronyIP54
Port wyjścia wideoHDMI
Protokół Wi-FiWi-Fi 6
Częstotliwość pracy Wi-Fi2.4000 GHz do 2.4835 GHz5.150 GHz do 5.250 GHz5.725 GHz do 5.850 GHz
Protokół BluetoothBluetooth 5.1
Częstotliwość pracy Bluetooth2.4000 GHz do 2.4835 GHz
Moc nadawania (EIRP)
GNSSGPS + Galileo + BeiDou
Wyświetlacz7,02-calowy dotykowy wyświetlacz LCD, rozdzielczość 1920*1200, jasność 1200 nitów
Klucz sprzętowy 4GObsługiwany
Sterowanie przez dwóch operatorówObsługiwane

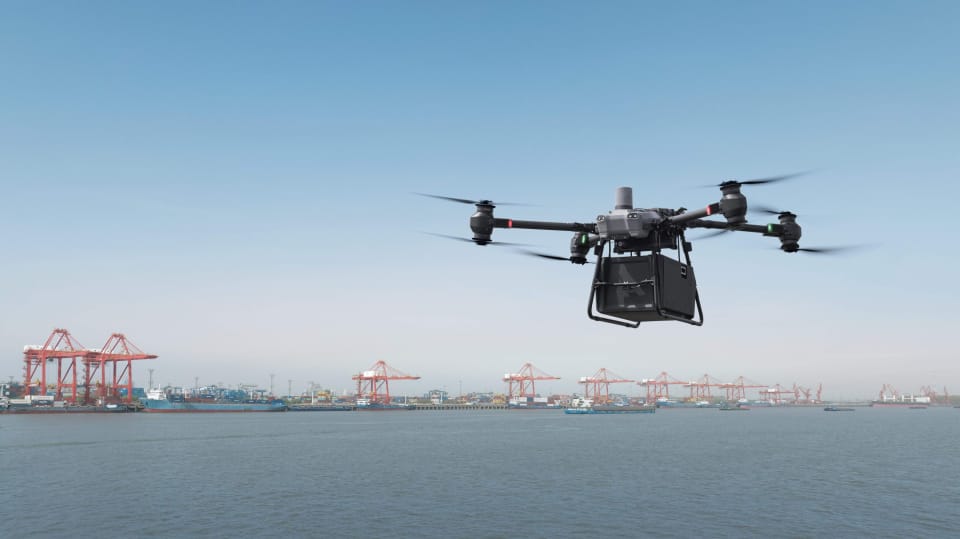

Docieraj tam gdzie inni zawodzą, szybo i skutecznie
Dzięki dużej ładowności i znacznemu zasięgowi pokonuje ograniczenia przestrzenne pozwalając zrealizować wyznaczone zadania.

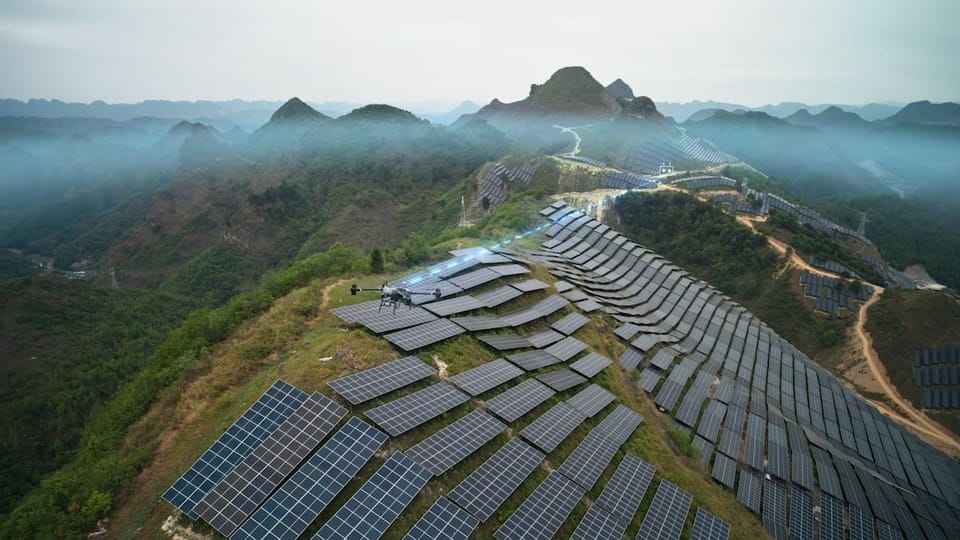

Zróżnicowane warunki środowiskowe
Możliwość przeprowadzenia operacji w każdych warunkach pogodowych i na różnych wysokościach, spełnia potrzeby operacyjne w różnych scenariuszach.
Pełna kontorla od początku do końca
Od startu do lądowania, bezpieczeństwo na każdym etapie misji.
Ustawienie alternatywnego punktu i lądowanie awaryjne
Obsługuje ustawienie wielu punktów alternatywnych. W przypadku nietypowych sytuacji można przeprowadzić awaryjne lądowanie w celu poprawy bezpieczeństwa operacyjnego.

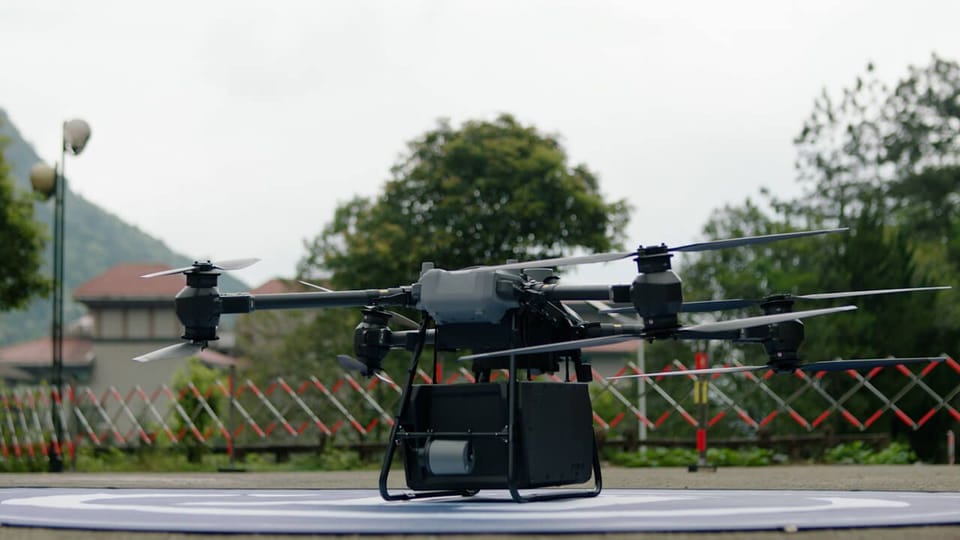

Zabezpieczenia podczas startu i lądowania
Podczas startu i lądowania dron ma wiele funkcji zapewniających bezpieczeństwo, takich jak podpowiedzi dźwiękowe i świetlne, 6-sekundowe opóźnienie startu śmigła i dodatkowe potwierdzenie lądowania. Może być również używany z modułem RTK, aby uzyskać precyzyjne pozycjonowanie na poziomie centymetra, dzięki czemu start i lądowanie są jeszcze bardziej bezpieczne.

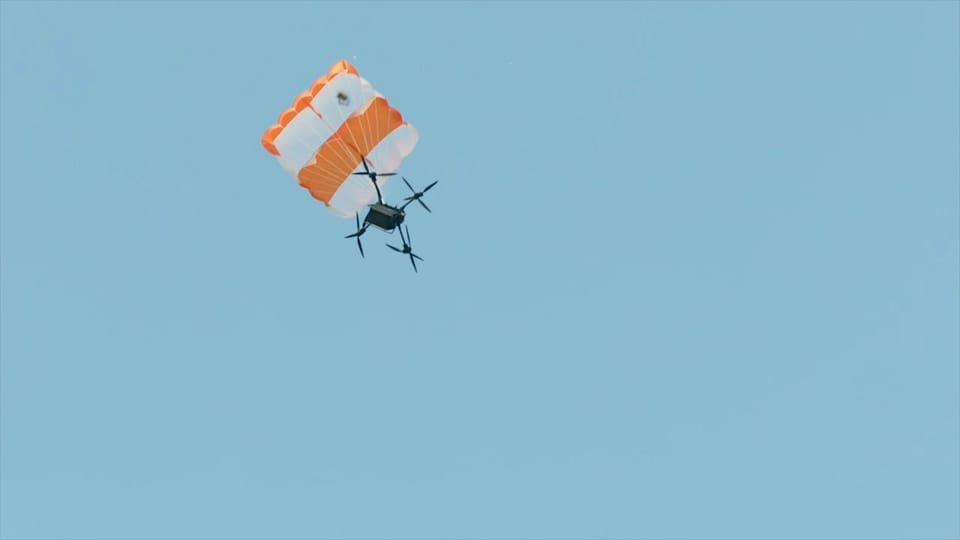

Wbudowany system spadochronowy
System spadochronowy jest wyposażony w funkcje pomocnicze, takie jak automatyczna kontorla po włączeniu zasilania, niezależne zasilanie, zabezpieczenie zatrzymujące śmigła przed rozwinięciem spadochronu oraz alarmy dźwiękowe i wizualne. System umożliwia rozwinięcie spadochronu na niskiej wysokości i stabilne lądowanie, zmniejszając ryzyko obrażeń ciała i uszkodzenia mienia w ekstremalnych sytuacjach.
Inteligentne unikanie przeszkód
lyCart 30 jest wyposażony w przedni i tylny aktywny radar fazowy oraz dwa zestawy systemów wizyjnych typu binocular, które mogą zapewnić wielokierunkowe inteligentne omijanie przeszkód. Wbudowany odbiornik sygnału ADS-B może zapewnić ostrzeżenie w odpowiednim czasie o pobliskich załogowych statkach powietrznych.

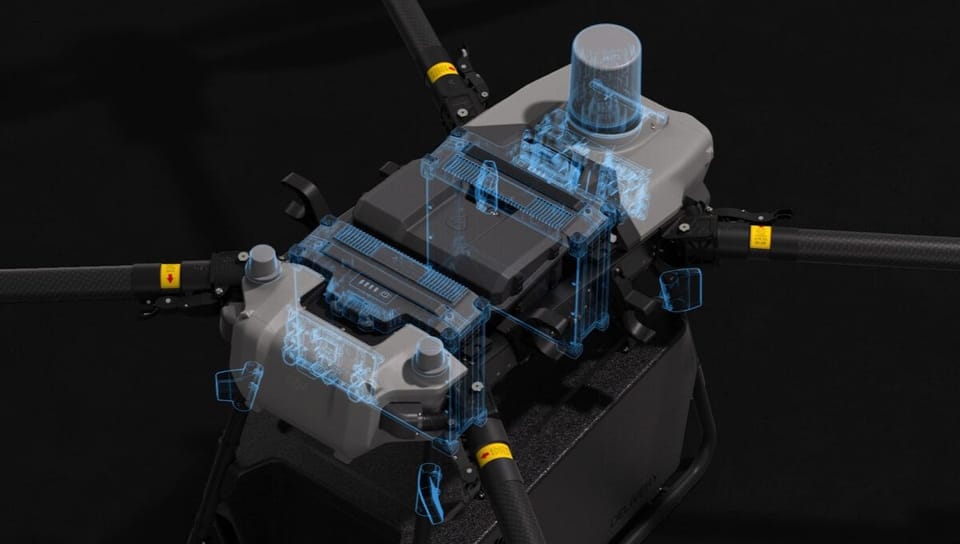

Gwarancja bezpieczeństwa
FlyCart 30 może być zasilany przez system dwóch akumulatorów. Jeśli jeden akumulator ulegnie awarii podczas lotu, drugi akumulator może utrzymać normalne działanie drona i zapewnić bezpieczny powrót. Takie rozwiązanie pozwala pewnie radzić sobie w trudnych warunkach pracy i zapewnia bezpieczeństwo lotu na najwyższym poziomie.
Duża moc sygnału, stabilna transmisja obrazu
DJI FlyCart 30 jest wyposażony w transmisję obrazu DJI O3, a odległość transmisji obrazu może wynosić nawet do 8 kilometrów.

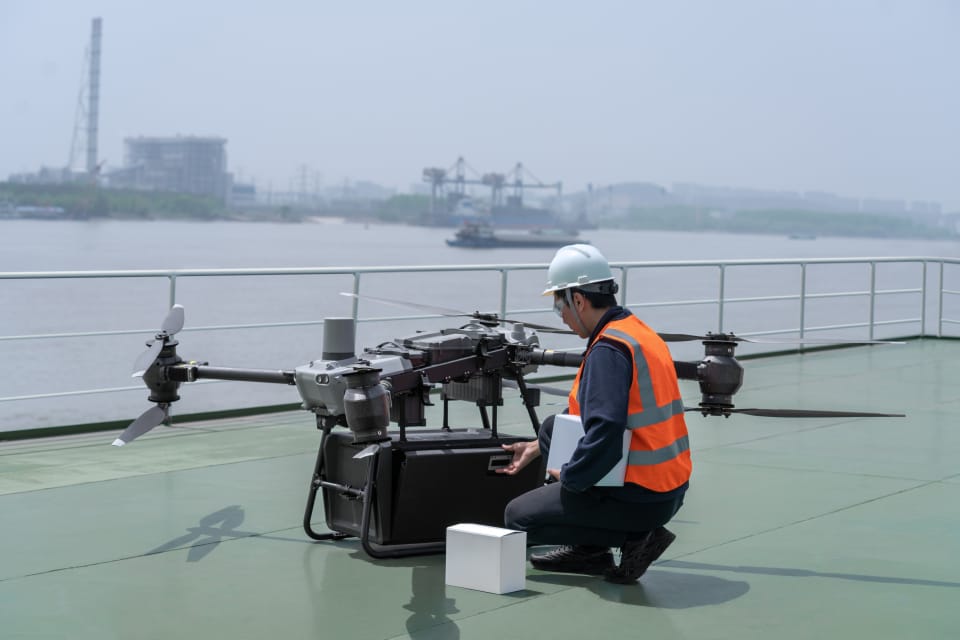

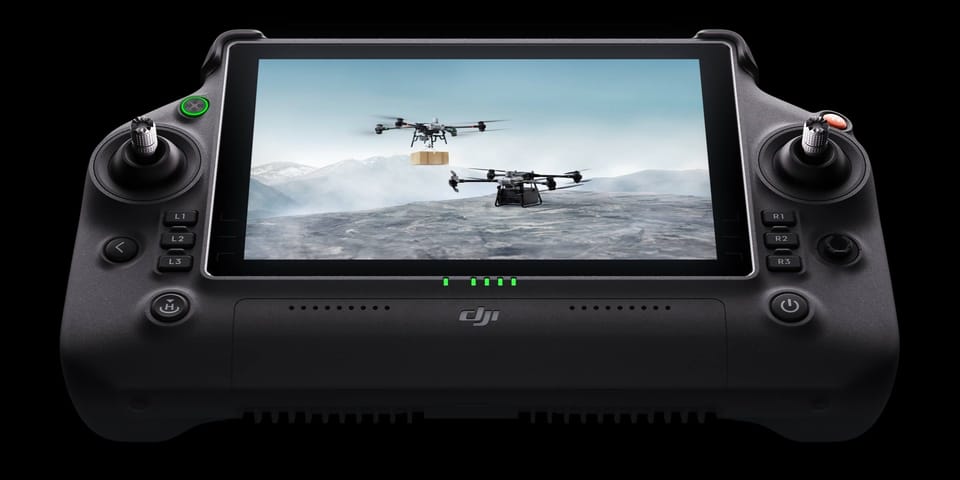

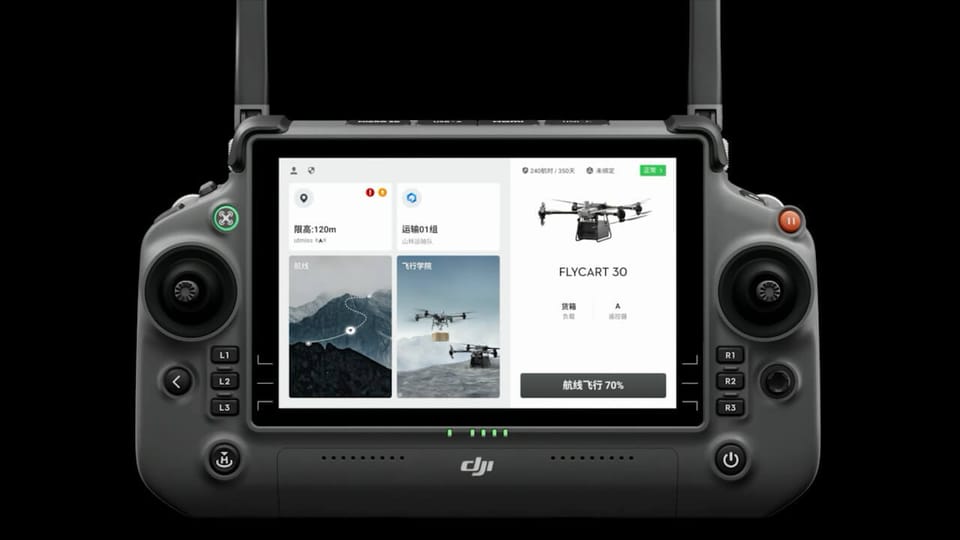

Intuicyjny i łatwy w obsłudze
DJI RC Plus jest wyposażony w 7-calowy ekran o wysokiej jasności i obsługuje tryb Dual Control. Operatorzy znajdujący się w dwóch różnych lokalizacjach mogą przełączać uprawnienia do sterowania dronem za pomocą jednego kliknięcia, aby sprostać potrzebom różnych operacji.

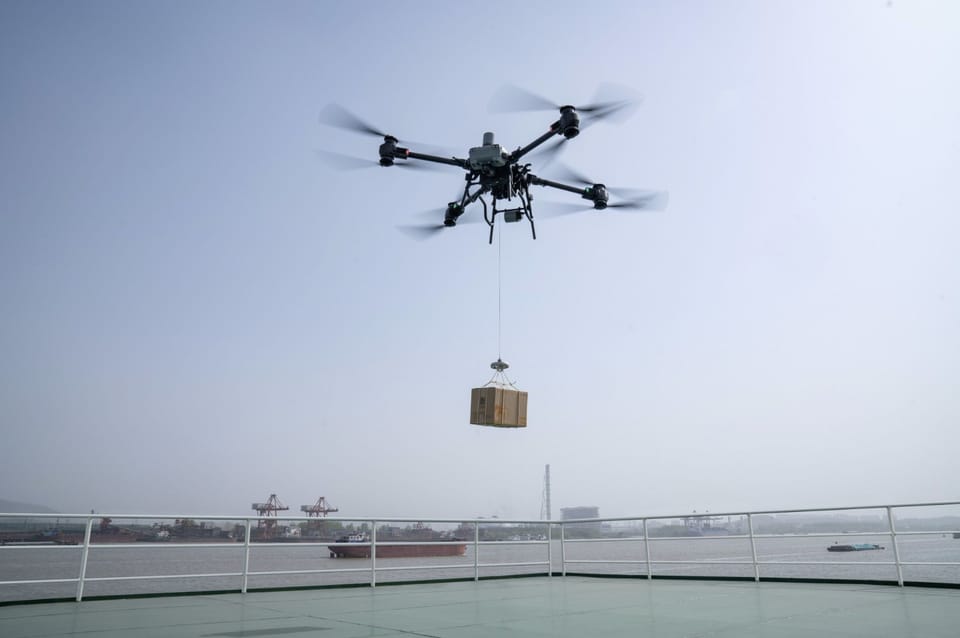

Dwa systemy załadunku, jeden cel
Skrzynia ładunkowa i wciągarka, mogą elastycznie spełniać różne scenariusze transportowe.

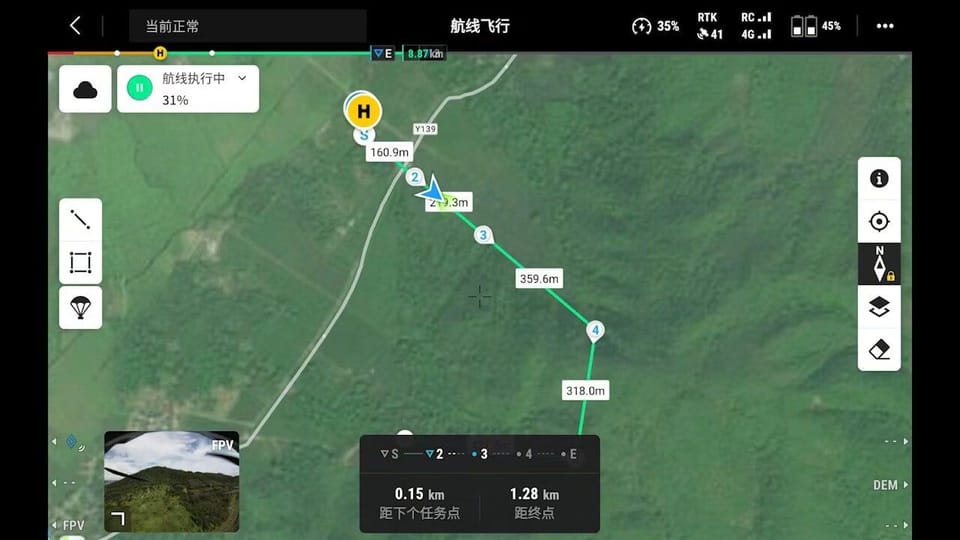

Powiadomienia w czasie rzeczywistym, bezpieczeństwo w locie
Podczas lotu można sprawdzić poziom naładowania akumulatora i zasilania drona w czasie rzeczywistym, potwierdzić zasięg lub czas przelotu, a także sprawdzić dostępność punktu docelowego, aby zapewnić bezpieczeństwo pracy. W przypadku ekstremalnych warunków pogodowych lub innych anomalii, DJI Pilot 2 natychmiast ostrzeże o zagrożeniach i wesprze funkcje zarządzania punktami awaralternatywnymi.
Zawartość zestawu
- FlyCart 30
- Skrzynia ładunkowa
- Aparatura DJI RC Plus
- Akumulator aparatury WB37 (zainstalowany w aparaturze)
- Ładowarka USB-C 100W
- Szelki aparatury
- Kabel zasilania z wtyczką EU
- Kabel USB-A do USB-C
- Kabel USB-C do USB-C
- Okulary ochronne
- Pokrywa akumulatora
- Zestaw podstawowych narzędzi
