| BST H 20000lbs | Specyfikacja techniczna | Specyfikacja techniczna2 | Specyfikacja techniczna3 |
|---|---|---|---|
| Siła uciągu (lina pojedyncza) | 9072 | 9072 | 9072 |
| Przepływ oleju | 15～75L/min | 15～75L/min | 15～75L/min |
| Ciśnienie | 17,5Mpa | 17,5Mpa | 17,5Mpa |
| Przekładnia | 2 stopniowa planetarna | 2 stopniowa planetarna | 2 stopniowa planetarna |
| Przełożenie | 39:1 | 39:1 | 39:1 |
| Lina | 48m x 14 mm | 48m x 14 mm | 48m x 14 mm |
| Waga Netto | 163 kg | 163 kg | 163 kg |

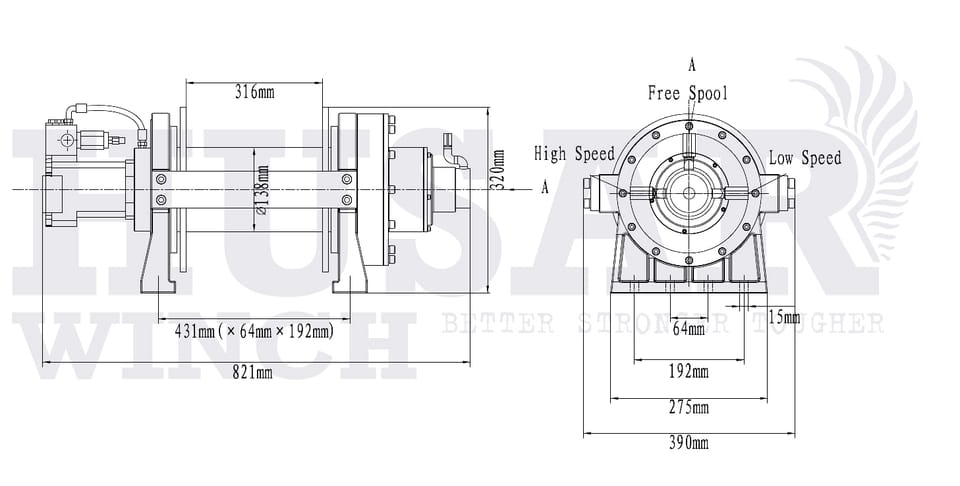

| Rozstaw śrub montażowych | 431mm 64mm 192mm | 431mm 64mm 192mm | 431mm 64mm 192mm |
| Wymiary | (dł x Szer x Wys) 784mm390mm320mm | (dł x Szer x Wys) 784mm390mm320mm | (dł x Szer x Wys) 784mm390mm320mm |
| Prędkość liny i prąd silnika (pierwsza warstwa) | Prędkość liny i prąd silnika (pierwsza warstwa)2 | Prędkość liny i prąd silnika (pierwsza warstwa)3 | Prędkość liny i prąd silnika (pierwsza warstwa)4 | Prędkość liny i prąd silnika (pierwsza warstwa)5 | Prędkość liny i prąd silnika (pierwsza warstwa)6 | Prędkość liny i prąd silnika (pierwsza warstwa)7 |
|---|---|---|---|---|---|---|
| Lbs | 0 | 4000 | 8000 | 15000 | 20000 | |
| Obciążenie liny | Kgs | 0 | 1814 | 3629 | 6804 | 9072 |
| Prędkość liny | m/min | 1,8 | 3,6 | 6,0 | 7,2 | 9,0 |
| Ciśnienie oleju | PSI | 362,6 | 608,1 | 1232,8 | 2030,5 | 2538,1 |
| Przepływ oleju | l/min | 15 | 30,0 | 50,0 | 60,0 | 75,0 |
| Siła uciągu w zależności od warstwy liny | Siła uciągu w zależności od warstwy liny2 | Siła uciągu w zależności od warstwy liny3 | Siła uciągu w zależności od warstwy liny4 | Siła uciągu w zależności od warstwy liny5 | Siła uciągu w zależności od warstwy liny6 | Siła uciągu w zależności od warstwy liny7 |
|---|---|---|---|---|---|---|
| Warstwa liny | Warstwa liny | 1 | 2 | 3 | 4 | |
| Lbs | 20000 | 16889 | 14615 | 12881 | ||
| Uciąg liny | Uciąg liny | Kg | 9072 | 7661 | 6629 | 5843 |
| Ilość liny na bębnie | Ilość liny na bębnie | m | 10,3 | 22,5 | 35,9 | 48,0 |
