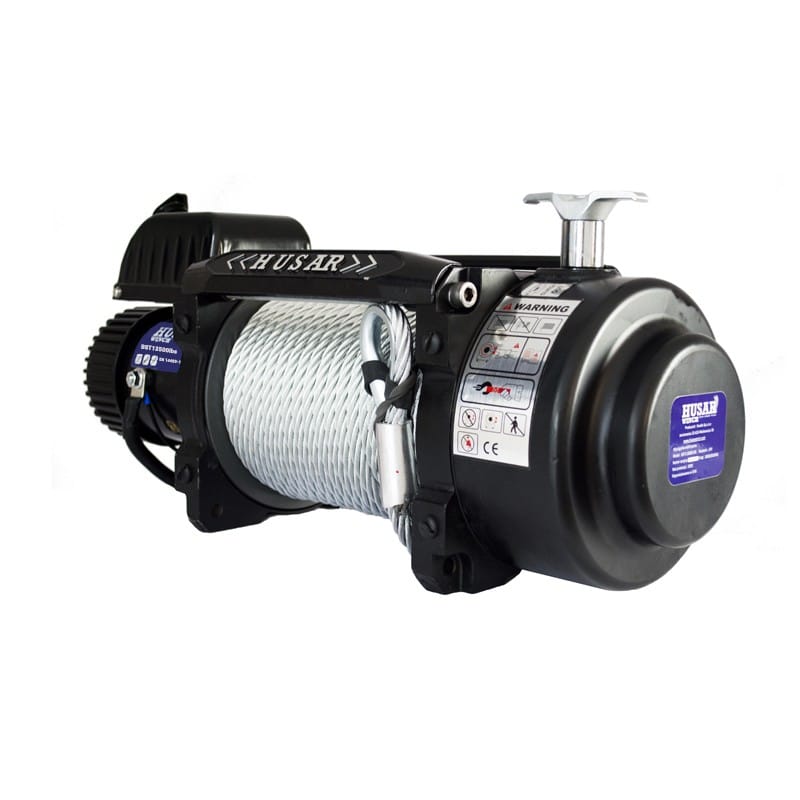

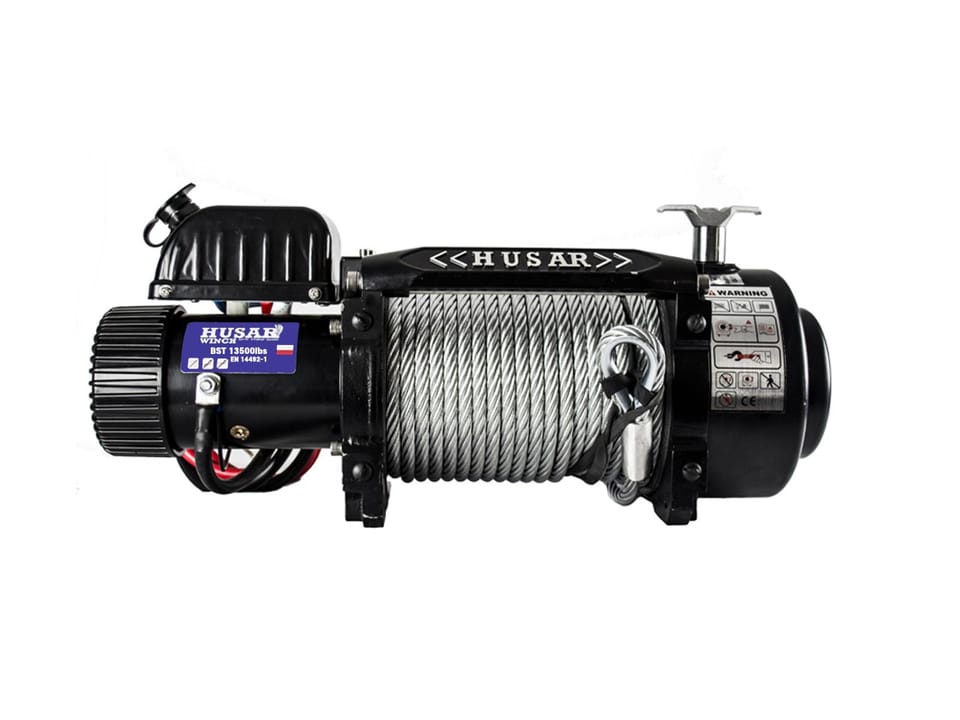

| EN 14492-1 BST 13500lbs | Specyfikacja techniczna | Specyfikacja techniczna2 | Specyfikacja techniczna3 |
|---|---|---|---|
| Siła uciągu (lina pojedyncza) | 13500lbs / 6123 | 13500lbs / 6123 | 13500lbs / 6123 |
| Silnik 12V / 24V | 4,2 kw / 5,5 km 5,5kw / 7,5 km | 4,2 kw / 5,5 km 5,5kw / 7,5 km | 4,2 kw / 5,5 km 5,5kw / 7,5 km |
| Sterowanie | Pilot przewodowy/bezprzewodowy | Pilot przewodowy/bezprzewodowy | Pilot przewodowy/bezprzewodowy |
| Przekładnia | 3 stopniowa planetarna | 3 stopniowa planetarna | 3 stopniowa planetarna |
| Przełożenie | 450:1 | 450:1 | 450:1 |
| Hamulec | Ścierny | Ścierny | Ścierny |
| Lina | 30m x 11 mm | 30m x 11 mm | 30m x 11 mm |
| Prowadnica rolkowa | 4 rolki | 4 rolki | 4 rolki |
| Waga Netto | 65 kg | 65 kg | 65 kg |
| Rozstaw śrub montażowych | 254mm x 114,3mm 4-M12 | 254mm x 114,3mm 4-M12 | 254mm x 114,3mm 4-M12 |
| Wymiary | (dł x Szer x Wys) 593mm 226mm 294mm | (dł x Szer x Wys) 593mm 226mm 294mm | (dł x Szer x Wys) 593mm 226mm 294mm |
| Prędkość liny i prąd silnika (pierwsza warstwa) | Prędkość liny i prąd silnika (pierwsza warstwa)2 | Prędkość liny i prąd silnika (pierwsza warstwa)3 | Prędkość liny i prąd silnika (pierwsza warstwa)4 | Prędkość liny i prąd silnika (pierwsza warstwa)5 | Prędkość liny i prąd silnika (pierwsza warstwa)6 | Prędkość liny i prąd silnika (pierwsza warstwa)7 |
|---|---|---|---|---|---|---|
| Obciążenie liny | Lbs | 0 | 4000 | 6000 | 10000 | 13500 |
| Kgs | 0 | 1814 | 2722 | 4536 | 6123 | |
| Prędkość liny | m/min 12V | 4,6 | 1,7 | 1,9 | 1,37 | 1,2 |
| m/min 24V | 4,9 | 2,2 | 2,1 | 1,8 | 1,7 | |
| Pobór prądu | Amp 12V | 90 | 285 | 310 | 340 | 410 |
| Amp 24V | 48 | 140 | 145 | 191 | 235 |
| Siła uciągu w zależności od warstwy liny | Siła uciągu w zależności od warstwy liny2 | Siła uciągu w zależności od warstwy liny3 | Siła uciągu w zależności od warstwy liny4 | Siła uciągu w zależności od warstwy liny5 | Siła uciągu w zależności od warstwy liny6 |
|---|---|---|---|---|---|
| Warstwa liny | 1 | 2 | 3 | 4 | |
| Uciąg liny | Lbs | 13500 | 9900 | 8300 | 7000 |
| Kg | 6123 | 4490 | 3765 | 3175 | |
| Ilość liny na bębnie | M | 6 | 13 | 21 | 28,5 |
