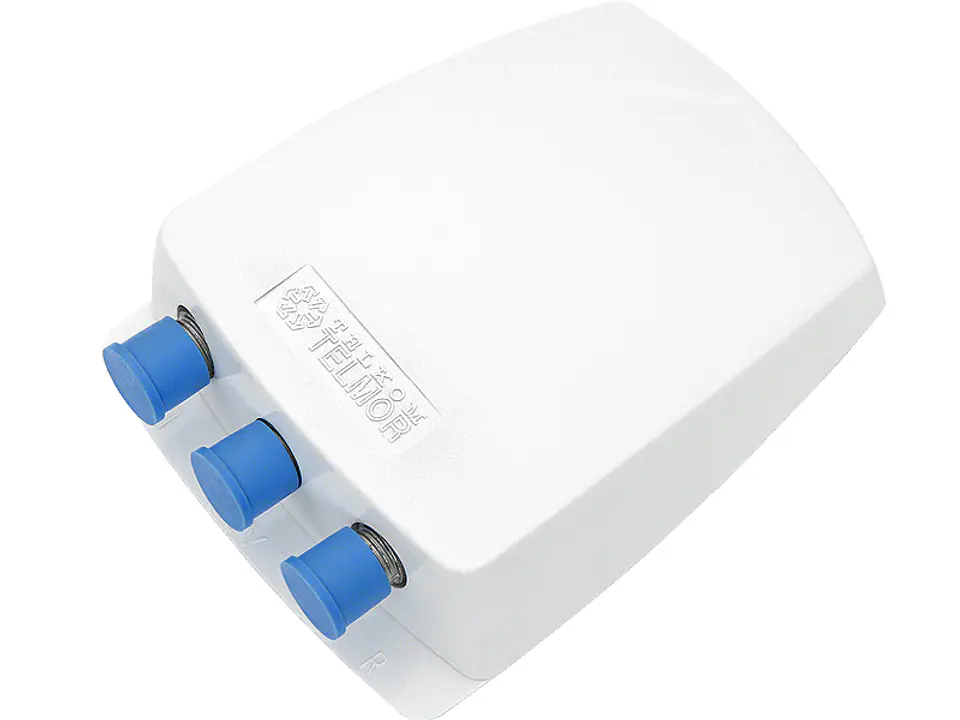

92-515# Gn.abonen.gmf 351 multimedialne

Produkt jest niedostępny
Dostępność:
spodziewana dostawa
Producent:
Blow
Kod produktu:
5900804025641

Specyfikacja

Sku:1088988235

Gniazda multimedialne serii GMF-35x są przeznaczone są do zbiorowych instalacji TV kablowej, w których wykorzystywany jest kanał zwrotny – jest oferowana usługa transmisji danych (Internet) oraz telefonia VoIP. Gniazdo rozdziela sumę sygnałów transmitowanych w kablu koncentrycznym na odpowiednie wyjścia: R (odbiornik radiofoniczny FM), TV (odbiornik telewizyjny), D – DATA (modem kablowy).

Konstrukcja obudowy gniazda multimedialnego GMF pozwala na jego instalację w plastikowej obudowie typu OGF (myszka). Dzięki temu może być ono stosowane w instalacjach TV kablowej jako gniazdo końcowe abonenckie.

Gniazda multimedialne serii GMF przeznaczone są do stosowania wewnątrz pomieszczeń.

  • Pełny zakres częstotliwości pracy 5-862MHz.
  • Rozdział sygnałów na oddzielne, dedykowane wyjścia: R/TV/DATA.
  • Jednakowe tłumienie strat sygnału dla obu kierunków transmisji w torze DATA.
  • Skuteczna blokada zakłóceń od strony wyjść w kierunku kanału zwrotnego >30dB.
  • Solidna, odlewana obudowa ZnAl.
  • Bardzo wysoki współczynnik ekranowania.
  • Prosty montaż i pewne podłączenie – gniazda typu „F”.
  • Estetyczna obudowa typu „myszka”.

DANE TECHNICZNE:

  • Pasmo zaporowe: RTV->WE: 5-65 MHz
  • Pasmo toru RTV (WE->RTV): /
  • Pasmo toru TV (WE->TV): 87-862 MHz
  • Pasmo toru R (WE->R): 78-140 MHz
  • Pasmo toru: WE->D: 87-862 MHz
  • Pasmo toru: D->WE: 5-65 MHz
  • Tłumienie zaporowe (RTV->WE): /
  • Tłumienie zaporowe (TV i R->WE): 3.0 dB
  • Tłumienie strat toru (WE->RTV): /Tłumienie strat toru TV dB: / 4,0+/-1,0 dB
  • Tłumienie strat toru R dB: 13,0+/-1,0 dB
  • Tłumienie strat toru (WE->D): max. 10,5 dB
  • Tłumienie strat toru (D->WE): max. 1,0! dB
  • Separacja wyjść (RTV-D): /
  • Separacja wyjść (D-TV) dB: min. 30 (pasmo TV); min.40 (5-65MHz)
  • Separacja wyjść (D-TV) dB: min. 45 (5-65 MHz); min. 22 (pasmo R)
  • Separacja wyjść (R-TV) dB: min. 20 (pasmo TV)
  • Poziom sygnału podawanego z modemu na wyj. „D” (5-65 MHz): max. 120 dBuV max.
  • Typ złącz: 4 x gniazdo „F"

Mimo dołożenia wszelkich starań nie gwarantujemy, że publikowane dane techniczne i zdjęcia nie zawierają uchybień lub błędów, które nie mogą jednak być podstawą do roszczeń.
