NAZWA PARAMETRUWARTOŚĆ
Linia danych
Ilość kanałów LAN8
Możliwość rozbudowyDo 16 kanałów
Obsługiwane typy sieci LAN10Base-T, 100Base-T, skrętka kategorii 5, 5e, i 6
Złącze wejściowe (przewód)Gniazdo RJ-45, ekranowane
Złącze wyjściowe (urządzenie)Gniazdo RJ-45, ekranowane
Rodzaje stosowanych przewodówUTP / FTP kategorii 5, 5e i 6
Napięcie znamionowe DC (linia-ziemia) UN90V DC
Napięcie maksymalne pracy trwałej (linia-ziemia) UC110V DC
Poziom ochrony 1kV/μs (linia-ziemia) UP600V
Prąd wyładowczy (8/20µs, linia-ziemia ) Iimp100A
Napięcie znamionowe DC (linia-linia) UN3,3V DC
Napięcie maksymalne pracy trwałej (linia-linia) UC3,5V DC
Poziom ochrony 1kV/μs (linia-linia) UP C320V
Prąd wyładowczy (8/20µs, linia-linia ) Iimp100A
Chronione Linie1-2, 3-6
Pojemność (linia-linia) @1MHz6-15pF
Pojemność (linia-ziemia) @1MHz1-2pF
Rezystancja szeregowa2,2Ω / linię
Prąd znamionowy IN300mA / linię
Ilość stopni ochronnych1 (hybrydowy)
Linia PoE
Napięcie znamionowe DC (linia-linia) UN58V DC
Napięcie maksymalne pracy trwałej (linia-linia) UC64V DC
Poziom ochrony UP93V
Prąd wyładowczy (8/20µs, linia-linia) Iimp100A
Prąd wyładowczy (8/20µs, linia-ziemia) Iimp100A
Chronione pary(1+2)-(3+6), (4+5)-(7+8)
Standard pracy PoEzgodny z IEEE 802.3af/at/bt-typ 3 (HiPoE, UPOE)
Straty mocy PoE na obwodach ochronnychIEEE 802.3af, opcja A: 0,23W @48VDC
IEEE 802.3af, opcja B: 0,13W @48VDC
IEEE 802.3at, opcja A: 0,68W @54VDC
IEEE 802.3at opcja B: 0,35W @54VDC
IEEE 802.3bt,, typ 3 opcja AB: 0,8W @54VDC
*) dane dla maksymalnego przewidzianego obciążenia
Cechy wspólne
Wymiary480 x 41 x 130 (mm)
ZastosowanieOchrona urządzeń zainstalowanych wewnątrz budynków
Sposób montażuMontaż w szafie Rack 19"
Szczelność obudowynie dotyczy
Temperatura pracy-30ºC~60ºC

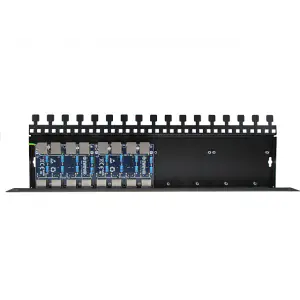

8-kanałowy panel zabezpieczający LAN z ochroną przepięciową PoE EWIMAR PTF-58R-ECO/PoE
Model: PTF-58R-ECO/PoEPrzeznaczenie
8-kanałowe zabezpieczenie przeciwprzepięciowe dedykowane do ochrony sieci LAN 100Mbit, służące do ochrony komputerów PC, systemów automatyki przemysłowej i budynków oraz instalacji telewizji przemysłowej IP-CCTV. Zapewnia ochronę torów transmisji danych oraz zasilania PoE dowolnego typu i mocy do 60W, urządzeń instalowanych wewnątrz budynków. Skuteczność ochrony wynosi 100A w impulsie 8/20uS z odprowadzeniem ładunku do ziemi, co jest wystarczające w większości aplikacji wewnątrz budynków, gdzie główną przyczyną uszkodzeń może być zaindukowanie się impulsu elektromagnetycznego w przewodach.
Zabezpieczenie składa się z dwóch modułów PTF-54-ECO/PoE, zamontowanych w obudowie standardu RACK 19" i może być łatwo rozbudowane do 16 kanałów za pomocą modułów serii PTU lub PTF. Seria 5xx to nowo zaprojektowane zabezpieczenia, posiadające lepsze parametry transmisyjne i obciążeniowe względem wcześniejszych serii, co zapewnia stabilniejszą pracę, mniejsze przesłuchy sygnału oraz pozwala zasilać urządzenia dużej mocy za pomocą standardu PoE.
Panel może być wykorzystany z okablowaniem UTP, FTP kategorii 5, 5e, 6 lub wyższych. W sieciach 100Mbit (100Base-T) linie 4,5 oraz 7,8 używane są wyłącznie do zasilania PoE i dla uproszczenia układu ochronnego zostały one pogrupowane co nie zmienia parametrów działania tych sieci, jednak podczas dokonywania pomiarów sieci LAN za pomocą mierników będą zgłaszane zwarcia na tych liniach. Pomiary instalacji kategorii 5e oraz 6 lub wyższych, należy wykonywać bez udziału zabezpieczenia PTF-58R-ECO/PoE. Wbudowane zabezpieczenia zasilania PoE chronią przed wzrostem zasilania w wyniku przepięcia lub uszkodzenia się zasilacza, zarówno na parach transmisyjnych jak i na parach 4,5 i 7,8.
Panel wyposażony jest w gniazda RJ-45 po stronie chronionej oraz po stronie niechronionej. Ułatwia to adaptację do już istniejących systemów i przyspiesza proces podłączania oraz serwisowania. Można go podłączyć do istniejących patch paneli ze złączami LSA (Krone) za pomocą patchcordów RJ-45. Opcjonalna pokrywa zabezpiecza przed kurzem oraz przed przypadkowym uszkodzeniem modułów a specjalne otwory w podstawie na zamontowanie panela również na ścianie. Przewody sygnałowe mogą być zabezpieczone mechanicznie przed wyrwaniem za pomocą opasek zaciskowych, używając otworów lub wypustek w tylnej części panela.
W przypadku zastosowania do instalacji CCTV wraz z rejestratorami IP, panel może być zamontowany na uchwytach kątowych z tyłu szafy rack. Korzyści z takiego rozwiązania to: Większa ilość miejsca w szafie, wygodny dostęp do wszystkich połączeń, krótsze przewody patchcord - rejestratory IP zazwyczaj wszystkie złącza posiadają z tyłu.
Najlepszą efektywność ochrony uzyskuje się, przez zastosowanie zabezpieczeń przeciwprzepięciowych na dwóch końcach przewodu LAN i odpowiednie ich uziemienie. Zazwyczaj po stronie switcha LAN stosowane jest to urządzenie wielokanałowe a po stronie urządzeń końcowych zabezpieczenie 1-kanałowe.
