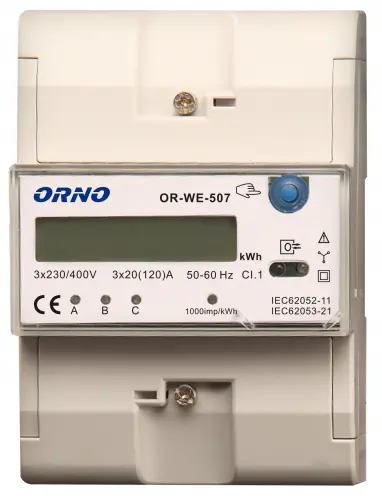

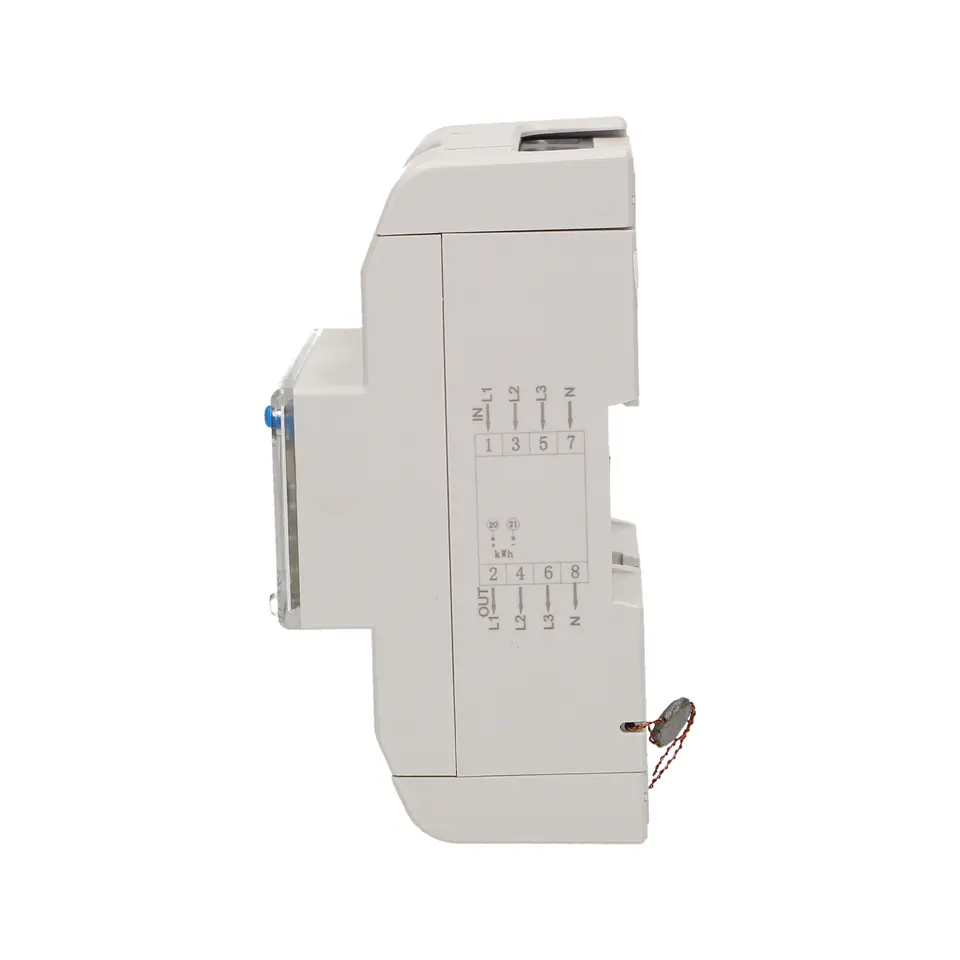

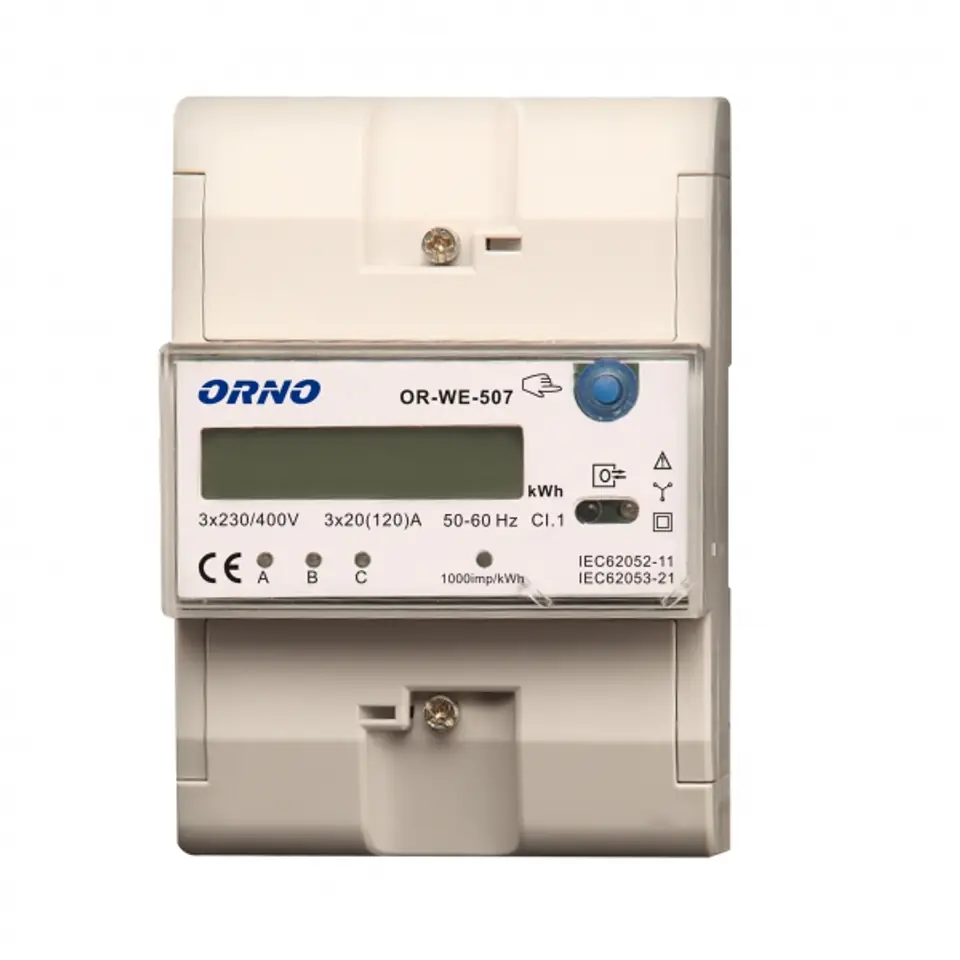

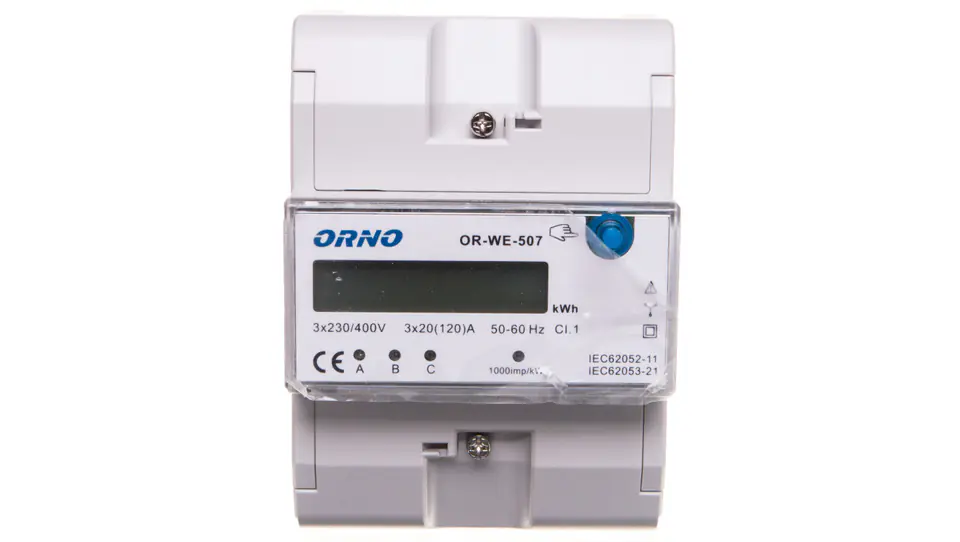

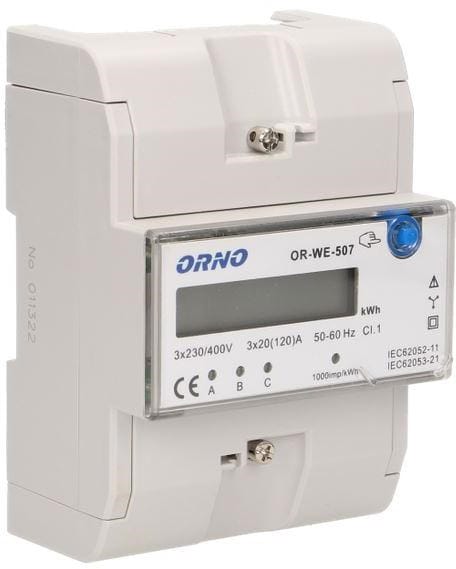

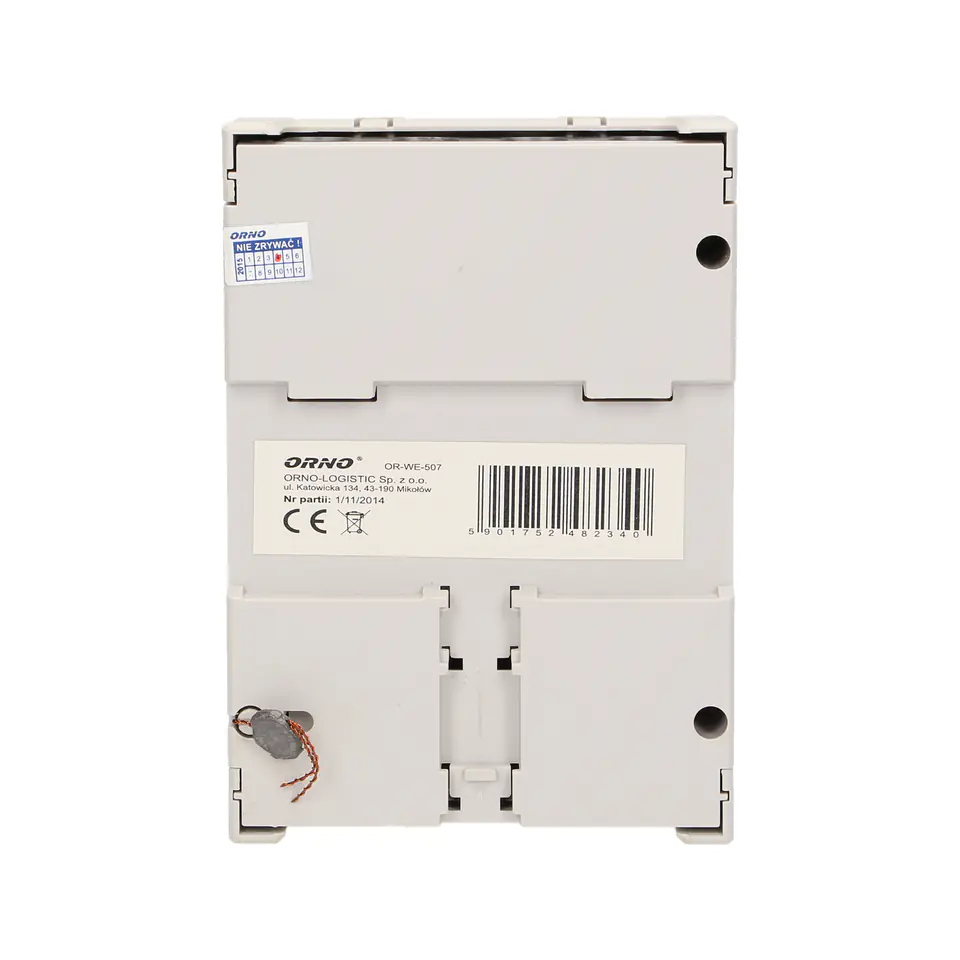

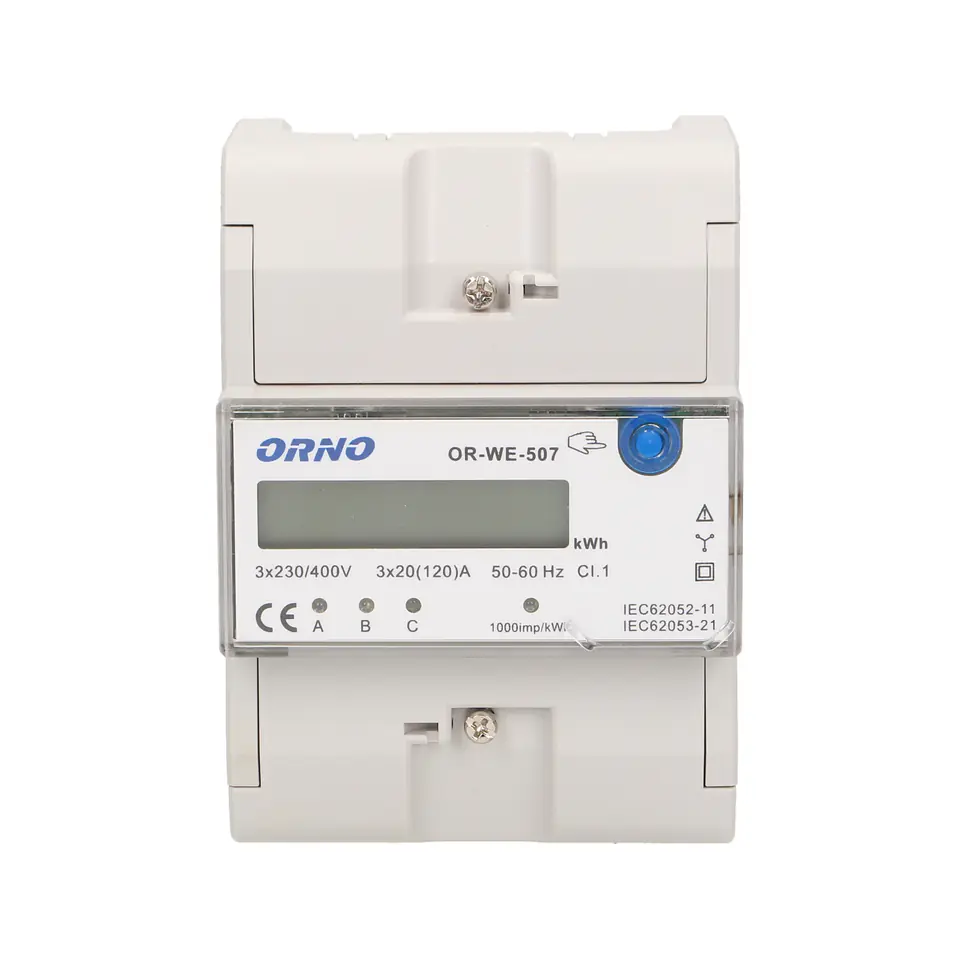

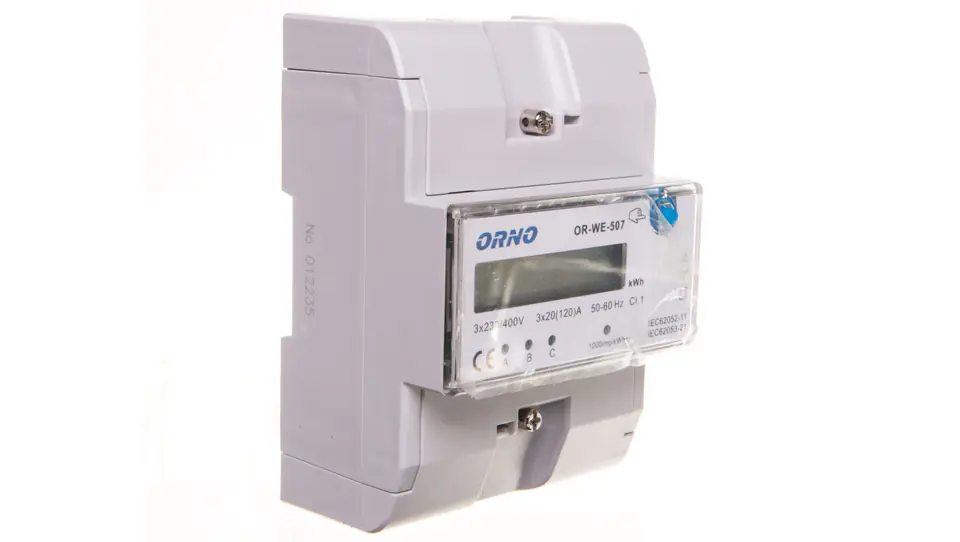

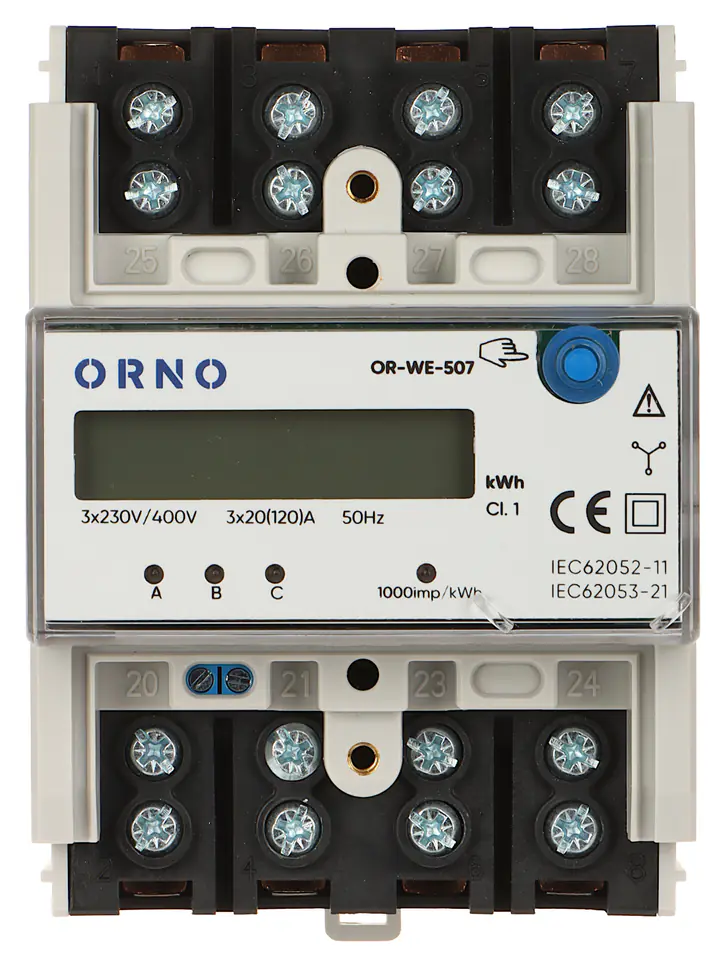

Urządzenie do dokonywania wskazań w jednostkach metrycznych (kWh), służy do bezspośredniego pomiaru mocy czynnej w układzie trójfazowym. Specjalny układ elektroniczny pod wpływem przepływającego prądu i przyłożonego napięcia w każdej fazie wskazuje impulsy w ilości proporcjonalnej do pobieranej energii elektrycznej w danej fazie. Pobór energii w fazie sygnalizowany jest miganiem odpowiedniej diody. Suma impulsów z trzech faz przeliczana jest na energię pobraną w całym układzie trójfazowym, a jej wartość wskazywana jest przez wyświetlacz LCD (liczba cyfr 6+1). Zasilanie: 3 × 230V~, 50Hz, prąd bazowy: 20A, max. prąd: 120A, częstotliwość impulsów: 1000imp/kWh, dodatkowy przycisk: kasowanie szczytowego poboru mocy obciążenia układu pomiarowego w okresie ostatnich 30min. od włączenia obciążenia, dokładność pomiaru: klasa1, montaż na szynie 35 mm.
3-fazowy wskaźnik energii elektrycznej, 120A, 5 modułów, DIN TH-35mm, dodatkowy przycisk
306,40 zł
Wysyłka z magazynu: D4
Przewidywana wysyłka: Tue, Oct 28 - Fri, Oct 31
14 dni na zwrotBez podawania przyczyny
- Dostępność:
- średnia ilość
- Producent:
- Orno
- Kod produktu:
- OR-WE-507 / 5901752482340
Udostępnij produkt:
Specyfikacja
| Aplikacja: | Rozszerzenie |
|---|---|
| Cn: | 9028 30 19 |
| Częstotliwość impulsów: | 1000 imp/kWh |
| Częstotliwość wejściowa ac: | 50 - 60 Hz |
| Dokładność pomiaru: | klasa I |
| Funkcje pomiaru: | Moc wyjściowa |
| Głębokość produktu: | 67 mm |
| Gwarancja: | 2 lata |
| Impuls i (zbocze opadające, tristate): | Nie |
| Impuls m (zbocze narastajace): | Nie |
| Impuls m (zbocze narastające): | Nie |
| Impuls p (zbocze opadające): | Nie |
| Jednostka miary: | kWh |
| Jednostka pomiaru: | kWh |
| Klasa dokładności: | 1 |
| Klasa szczelności: | IP20 |
| Kolor produktu: | Biały |
| Liczba impulsów na jednostkę energii [imp/kv ah]: | 1000 |
| Liczba taryf licznika: | Jednotaryfowy |
| Model: | Elektroniczny |
| Napięcie: | 230 - 400 V |
| Napięcie znamionowe: | 3 x 230 (400) V AC, 50 Hz |
| Napięcie znamionowe [v]: | 400 |
| Natężenie znamionowe: | 20 A |
| Obudowa: | Tworzywo sztuczne montaż na szynie DIN, TS-35 |
| Odpowiedni do rejestracji wartości inkrementalnych: | Nie |
| Pkwiu: | 26.51.63.0 |
| Prąd: | 20 A - (nominalny)120 A - Maks. prąd |
| Prąd znamionowy przy pomiarze z użyciem przekładnika: | Brak |
| Prąd znamionowy przy współpracy z przekladnikiem prądowym: | Brak |
| Rodzaj mierzonej energii: | Pomiar energii czynnej |
| Rodzaj mierzonej energii elektrycznej: | Pomiar energii czynnej |
| Rodzaj urządzenia: | Licznik energii elektrycznej, Trójfazowy |
| Skalibrowany: | Nie |
| Sposób montażu: | Do wbudowania |
| Sposób połączenia licznika: | Połączenie bezpośrednie |
| Szerokość produktu: | 90 mm |
| Szerokość w modułach 17.5 mm: | 5 |
| Temperatura pracy: | -20 °C ... 55 °C |
| Typ wyświetlacza: | LCD |
| Typ złącz: | zaciski skręcane max. 16 mm² |
| Waga: | 0.609 kg |
| Wersja modułowa: | Tak |
| Wybrane cechy: | Sygnalizacja LED Wyjście impulsowe |
| Wymiary: | 90 x 130 x 70 mm |
| Wysokość produktu: | 128 mm |
| Wyświetlacz lcd: | 6+1 cyfr ( 000000.0 kWh ) |
| Z elektronicznym generatorem impulsów: | Tak |
| Z wyjściem impulsowym: | Nie |
| Znamionowa częstotliwość pracy [hz] do: | 60 |
| Znamionowa częstotliwość pracy [hz] od: | 50 |
