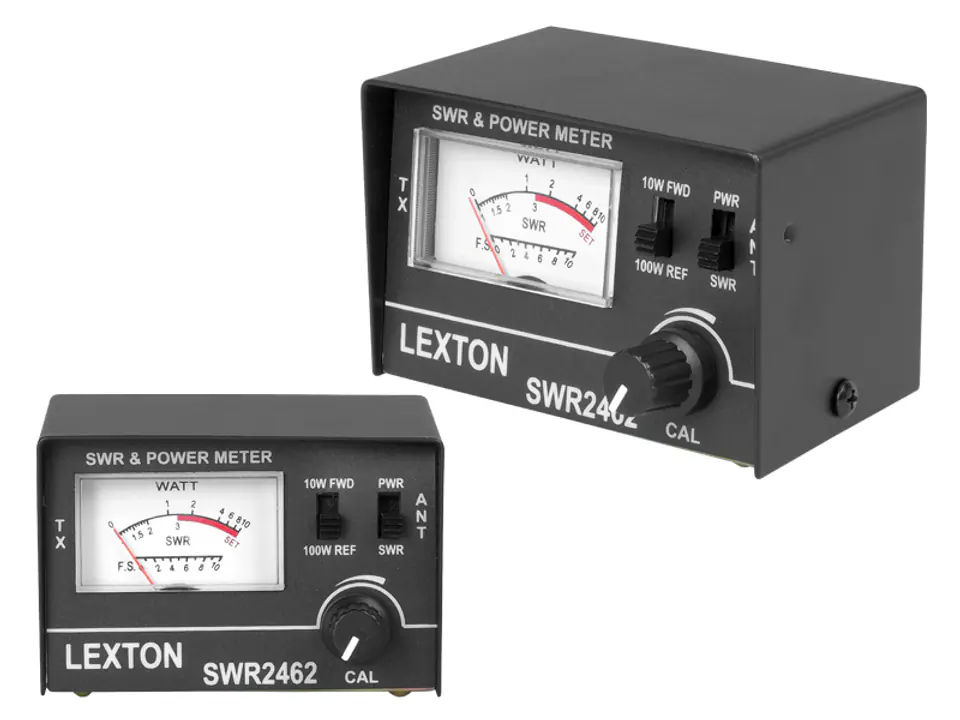

Reflektometr / Miernik SWR CB Lexton SWR2462.
Lexton SWR2462 to wysokiej jakości reflektometr służący do pomiaru współczynnika fali stojącej SWR, świadczącego o stopniu elektrycznego dopasowania układu antenowego oraz urządzenia nadawczo-odbiorczego. Przyrządem można również mierzyć moc nadajnika.

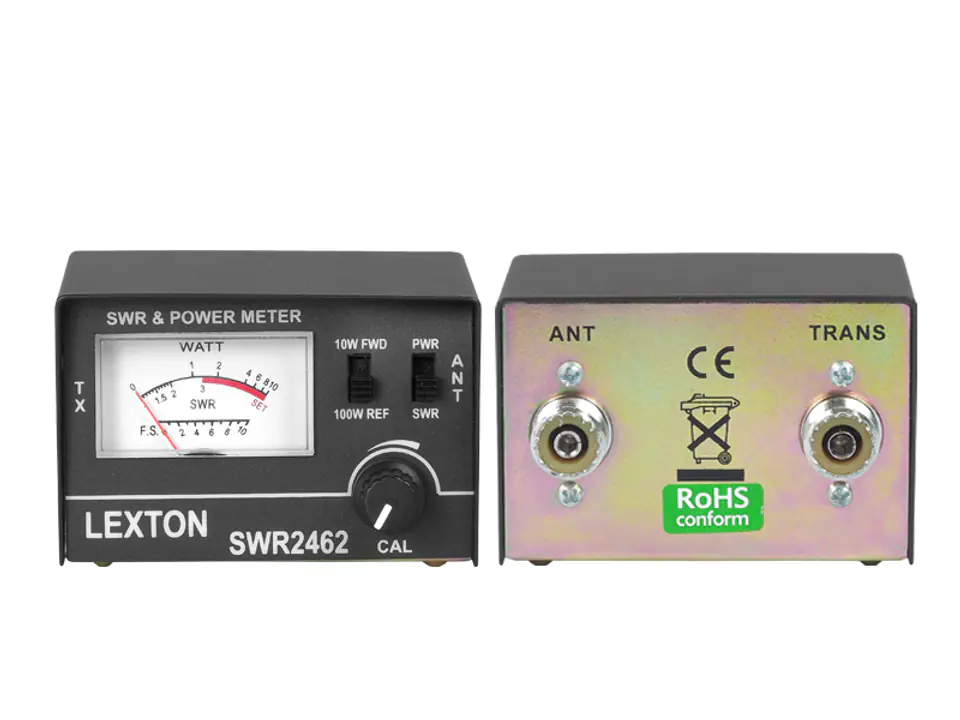

Przed rozpoczęciem czynności pomiarowych należy kablem (jak najkrótszym) zakończonym wtyczkami typu UHF, połączyć wejście antenowe radia (najczęściej oznaczone jako \"ANT\") z wejściem oznaczonym TX w reflektometrze, a wtyczkę przewodu antenowego podłączyć do wejścia ANT reflektometru.
Uwaga! Przed wykonaniem jakichkolwiek połączeń pomiędzy reflektometrem, radiem i instalacją antenową należy upewnić się, że radio jest wyłączone. Przed rozpoczęciem czynności pomiarowych upewnij się, że wszystkie połączenia są wykonane prawidłowo, a kable połączeniowe są dobrej jakości.
| Marka | Lexton |
|---|---|
| Model | SWR2462 |
| Zakres pomiarów mocy nadajnika | 0 - 100 W |
| Zakres częstotliwości | 1,5 - 150 MHz |
| Impedancja | 50 Ohm |
| Dokładność pomiaru SWR | +/- 5% |
| Dokładność pomiaru mocy | +/- 10% |
| Kolor | Czarny |
| Wymiary | 85 x 55 x 65 mm |
